수능(물리II) 필기 기출문제복원 (2015-09-02)

수능(물리II) 2015-09-02 필기 기출문제 해설

이 페이지는 수능(물리II) 2015-09-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

수능(물리II)
(2015-09-02 기출문제)

목록

1과목: 과목구분없음

1. 그림은 영희가 조종하는 드론이 점 P, Q를 지나 운동한 경로를 나타낸 것이다.

P에서 Q까지 드론의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 드론이 곡선 경로를 따라 운동하고 있으므로, 시작점 P와 끝점 Q를 잇는 직선 거리인 변위보다 실제 이동한 곡선 경로의 길이가 더 깁니다.
    이동 거리가 변위의 크기보다 크므로 평균 속력(이동 거리/시간)은 평균 속도의 크기(변위/시간)보다 큽니다.

    오답 노트
    등속도 운동이다: 운동 방향이 계속 변하는 곡선 운동이므로 가속도가 존재하는 운동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

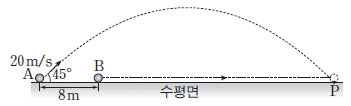

2. 그림과 같이 물체 A가 수평면과 45°의 각을 이루며 20m/s의 속력으로 던져진 순간, A로부터 8m 떨어져 정지해 있던 물체 B가 등가속도 직선 운동을 한다. A는 포물선 운동을 하여 B와 동시에 수평면의 점 P에 도달한다.

B의 가속도의 크기는? (단, 중력 가속도는 10m/s2이고, 물체는 동일 연직면에서 운동하며, 물체의 크기는 무시한다.)

  1. 4m/s2
  2. 4√2 m/s2
  3. 8m/s2
  4. 8√2 m/s2
  5. 12m/s2
(정답률: 알수없음)
  • 물체 A의 포물선 운동 시간과 물체 B의 등가속도 직선 운동 시간이 동일함을 이용합니다.
    먼저 A의 비행 시간 $t$를 구합니다.
    ① [기본 공식] $t = \frac{2v_0 \sin \theta}{g}$
    ② [숫자 대입] $t = \frac{2 \times 20 \times \sin 45^\circ}{10} = 4\sqrt{2}$
    ③ [최종 결과] $t = 4\sqrt{2} \text{ s}$
    A의 수평 도달 거리 $x_A$는 $20 \times \cos 45^\circ \times 4\sqrt{2} = 40 \text{ m}$ 입니다.
    B가 이동한 거리 $x_B$는 $x_A - 8 = 32 \text{ m}$ 입니다.
    B의 가속도 $a$를 구합니다.
    ① [기본 공식] $x = \frac{1}{2}at^2$
    ② [숫자 대입] $32 = \frac{1}{2} \times a \times (4\sqrt{2})^2$
    ③ [최종 결과] $a = 8 \text{ m/s}^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

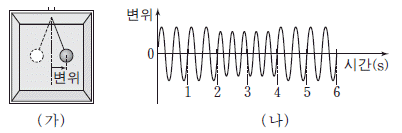

3. 그림 (가)는 엘리베이터 안에서 진자가 단진동하고 있는 모습을 나타낸 것이다. 정지해 있던 엘리베이터는 2 초일 때 연직 방향으로 움직이기 시작하여 2초부터 4초까지 등가속도 직선 운동을 하였다. 그림 (나)는 (가)에서 단진동의 변위를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 단진동의 주기 $T$는 유효 중력 가속도 $g_{eff}$에 반비례합니다. (나) 그래프에서 2~4초 사이의 주기가 4~6초 사이보다 짧으므로, 2~4초 동안 $g_{eff}$가 더 컸음을 알 수 있습니다.
    유효 중력 가속도가 커지려면 엘리베이터가 위쪽(중력 반대 방향)으로 가속되어야 합니다. 따라서 3초일 때 가속도 방향은 중력 방향과 반대입니다.
    가속도가 위쪽이라는 것은 속도 방향과 관계없이 알짜힘이 위쪽이라는 뜻이며, 3초일 때의 운동 방향(속도)은 그래프의 기울기나 상태에 따라 결정되나, 가속도 방향이 위쪽인 것은 확실합니다.

    오답 노트
    중력 방향으로 운동: 가속도가 위쪽이므로 3초일 때 반드시 중력 방향으로 운동한다고 단정할 수 없으며, 주기 변화의 핵심은 가속도 방향입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

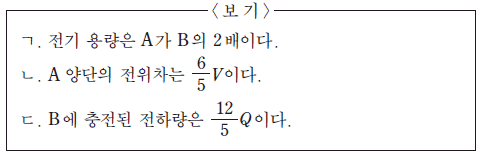

4. 그림은 충전된 축전기 A, B 와 스위치 S1, S2 로 구성된 회로를 나타낸 것이다. A, B 에 충전된 전하량은 각각 Q, 2Q 이고, A, B양단의 전위차는 각각 2V, V 이다.

S1, S2 를 닫은 후 시간이 충분히 지났을 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 축전기의 전기 용량 $C$는 전하량 $Q$와 전위차 $V$의 비로 결정됩니다.
    ① [기본 공식] $C = \frac{Q}{V}$
    ② [숫자 대입] $C_A = \frac{Q}{2V}, C_B = \frac{2Q}{V}$
    ③ [최종 결과] $C_B = 4C_A$ (B가 A의 4배)

    스위치를 닫으면 두 축전기는 병렬로 연결되어 전위차가 같아지며, 총 전하량 $3Q$가 전기 용량의 비($1:4$)로 분배됩니다.
    ① [기본 공식] $V_{final} = \frac{Q_{total}}{C_A + C_B}$
    ② [숫자 대입] $V_{final} = \frac{3Q}{\frac{Q}{2V} + \frac{2Q}{V}} = \frac{3Q}{\frac{2.5Q}{V}}$
    ③ [최종 결과] $V_{final} = \frac{3}{2.5}V = \frac{6}{5}V$

    B에 충전된 전하량 $Q_B$는 다음과 같습니다.
    ① [기본 공식] $Q_B = C_B \times V_{final}$
    ② [숫자 대입] $Q_B = \frac{2Q}{V} \times \frac{6}{5}V$
    ③ [최종 결과] $Q_B = \frac{12}{5}Q$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

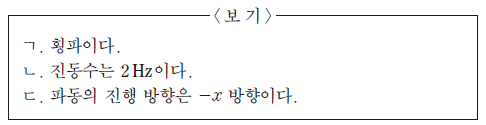

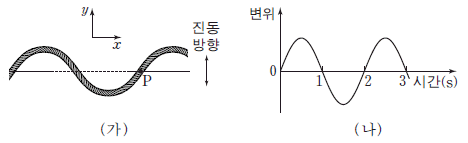

5. 그림 (가)는 줄에서 x 축과 나란하게 진행하는 파동의 어느 순간의 모습을 나타낸 것이다. 점 P는 줄에 고정된 한 점이다. 그림 (나)는 (가)의 순간부터 y 축과 나란하게 진동하는 P 의 변위를 시간에 따라 나타낸 것이다.

이 파동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 파동의 진행 방향과 매질의 진동 방향이 서로 수직(진행 방향 $x$축, 진동 방향 $y$축)이므로 횡파입니다.
    (나) 그래프에서 한 주기 $T$는 $3\text{s}$이므로, 진동수 $f = 1/T = 1/3\text{Hz}$입니다.
    점 P의 변위가 0에서 $+$ 방향으로 움직이는 것은 파동의 마루가 P점으로 다가오고 있음을 의미하며, 이는 파동이 $-x$ 방향으로 진행하고 있음을 나타냅니다.

    오답 노트
    진동수는 $2\text{Hz}$: 주기가 $3\text{s}$이므로 진동수는 $1/3\text{Hz}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

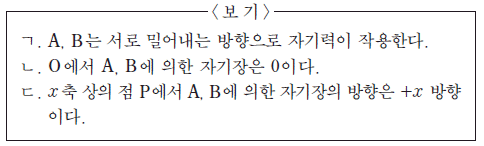

6. 그림과 같이 서로 평행하고 무한히 긴 직선 도선 A, B가 xy 평면의 원점 O에서 d 만큼 떨어져 평면에 수직으로 y축 상에 고정되어 있다. A, B에 흐르는 전류의 세기는 I 이고, 전류의 방향은 xy 평면에서 수직으로 나오는 방향이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 전류의 방향이 모두 xy 평면에서 나오는 방향으로 동일하므로, 평행한 두 도선 A, B 사이에는 서로 밀어내는 척력이 작용합니다.
    원점 O는 두 도선으로부터 거리 $d$로 동일하며, 각 도선에 의한 자기장의 세기는 같지만 방향이 서로 반대(오른나사 법칙)이므로 합성 자기장은 0이 됩니다.

    오답 노트
    x축 상의 점 P: A와 B에 의한 자기장 방향이 모두 $+x$ 방향이 아니라, 서로 상쇄되는 성분이 존재하며 결과적으로 $y$축에 수직인 방향으로 형성되나 $+x$ 방향으로만 정의되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

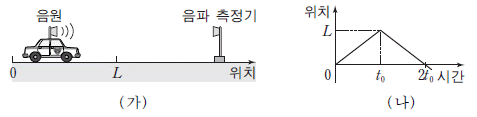

7. 그림 (가)는 진동수 f0의 음파를 발생하며 운동하는 음원과 정지해 있는 음파 측정기를 나타낸 것이다. 음원과 음파 측정기는 동일 직선 상에 있다. 그림 (나)는 음원의 위치를 시간에 따라 나타낸 것이다.

음파 측정기가 측정한 음파의 진동수를 시간에 따라 나타낸 것으로 가장 적절한 것은? (단, 음파의 속력은 일정하다.)

(정답률: 알수없음)
  • 음파의 진동수는 음파의 주파수와 같다. 주파수는 단위 시간당 진동수를 나타내는데, 그림 (나)에서 음원이 일정한 속도로 운동하고 있으므로 시간당 발생하는 진동수도 일정하다. 따라서 음파의 진동수도 일정하다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

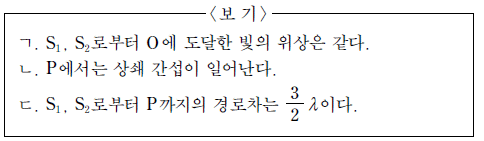

8. 그림은 파장 λ인 단색광이 단일 슬릿과 이중 슬릿의 S1 과 S2를 통과하여 스크린에 간섭무늬를 만든 것을 나타낸 것이다. 스크린 상의 점 O는 S1 과 S2 로부터 같은 거리에 있고 가장 밝은 무늬의 중심이며, 점 P에는 O로부터 두 번째 어두운 무늬가 생겼다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 점 $O$는 두 슬릿 $S_1, S_2$로부터의 거리가 같으므로 경로차가 $0$이며, 따라서 위상이 같아 보강 간섭이 일어납니다.
    점 $P$는 $O$로부터 두 번째 어두운 무늬가 생기는 지점입니다. 첫 번째 어두운 무늬의 경로차는 $\frac{1}{2}\lambda$이고, 두 번째 어두운 무늬의 경로차는 $\frac{3}{2}\lambda$입니다.
    경로차가 $\frac{3}{2}\lambda$ (또는 $\frac{1}{2}\lambda$의 홀수 배)인 지점에서는 위상이 반대가 되어 상쇄 간섭이 일어납니다.
    ① [기본 공식] $\Delta L = (m + \frac{1}{2})\lambda$
    ② [숫자 대입] $\Delta L = (1 + \frac{1}{2})\lambda$
    ③ [최종 결과] $\Delta L = \frac{3}{2}\lambda$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

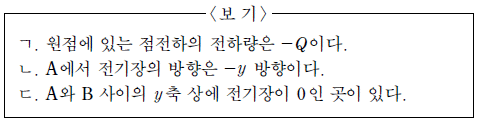

9. 그림과 같이 전하량의 크기가 같은 세 점전하가 x축 상의 x=-d, 0, d인 점에 각각 고정되어 있고, x=-d에 있는 점전하의 전하량은 +Q이다. 점 A, B는 원점에서 각각 2d, d 만큼 떨어진 y축 상의 점이다. B에서 전기장의 방향은 -y 방향이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 점 $B(0, d)$에서 전기장이 $-y$ 방향이라는 것은 $x$축 성분의 전기장이 $0$이고 $y$축 성분만 남았음을 의미합니다. $x=-d$에 $+Q$가 있으므로 $x=d$에도 $+Q$가 있어야 $B$점에서 $x$축 성분이 상쇄됩니다. 이때 $B$점에서 전체 전기장이 $-y$ 방향이 되려면 원점($x=0$)에 있는 전하는 $-Q$여야 합니다.
    점 $A(0, 2d)$에서는 원점의 $-Q$에 의한 인력과 양 끝 $+Q$들에 의한 척력이 합쳐집니다. 거리가 멀어질수록 $-Q$의 영향력이 더 빠르게 감소하므로, $A$점에서는 $+Q$들에 의한 척력이 우세해져 전기장 방향은 $+y$ 방향이 됩니다.
    원점의 $-Q$와 양 끝의 $+Q$ 사이에서 $y$축 상의 거리에 따라 전기장의 세기가 변하며, $B$점($-y$ 방향)과 $A$점($+y$ 방향) 사이에서 전기장의 합이 $0$이 되는 지점이 반드시 존재합니다.

    오답 노트
    A에서 전기장의 방향은 -y 방향이다: 계산 결과 +y 방향입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

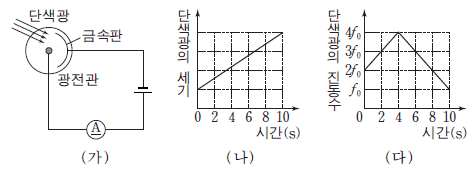

10. 그림 (가)는 금속 A로 만들어진 금속판에 비추는 단색광의 세기와 진동수를 동시에 변화시키며 광전류를 측정하는 것을 나타낸 것이다. 그림 (나), (다)는 각각 단색광의 세기와 진동수를 시간에 따라 나타낸 것이다. 광전류는 0 초부터 8 초까지 흐르다가 8 초 이후에는 흐르지 않았다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 광전효과에서 광전류가 흐르기 위해서는 빛의 진동수가 문턱 진동수 이상이어야 합니다. 8초 이후에 광전류가 흐르지 않았으므로, 8초일 때의 진동수 $2f_0$가 문턱 진동수임을 알 수 있습니다.

    오답 노트
    A의 문턱 진동수는 $f_0$이다: 8초까지 전류가 흘렀으므로 문턱 진동수는 $2f_0$입니다.
    광전류는 2초일 때가 6초일 때보다 적게 흐른다: 2초보다 6초일 때 빛의 세기가 더 강하므로 광전류는 6초일 때 더 많이 흐릅니다.
    광전자의 최대 운동 에너지는 3초일 때가 7초일 때보다 크다: 3초일 때의 진동수는 $3f_0$, 7초일 때의 진동수는 $3f_0$로 동일하므로 최대 운동 에너지도 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

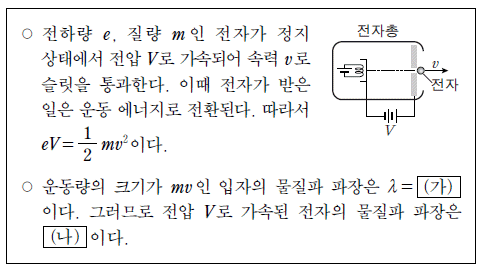

11. 다음은 전자 현미경의 전자총에서 나오는 전자의 물질파 파장을 구하는 과정에 대해 철수가 작성한 보고서의 일부이다.

(가), (나)에 들어갈 것으로 옳은 것은? (단, h 는 플랑크 상수이다.) (순서대로 가, 나)

(정답률: 알수없음)
  • 가) 에너지 E는 전자의 운동에너지와 전자의 전위에너지의 합이므로 E = K + eV 이다.
    나) 물질파의 데브로이 길이 λ는 h/p 이므로 λ = h/(mv) 이다.

    정답: "" 이유는 전자의 운동에너지 K가 전자의 전위에너지 eV 보다 훨씬 크기 때문에 K+eV를 K로 근사할 수 있기 때문이다. 따라서 E = K 이고, 물질파의 데브로이 길이 λ는 h/p = h/(mv) 이므로, λ = h/(mv) 이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

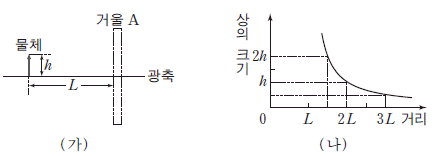

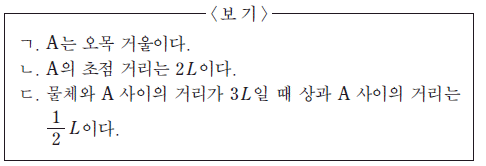

12. 그림 (가)와 같이 크기가 h 인 물체가 거울 A로부터 거리 L 인 곳의 광축 위에 놓여 있다. A는 오목 거울과 볼록 거울 중 하나이다. 그림 (나)는 물체가 광축을 따라 A에서 멀어질 때, 상의 크기를 물체와 A 사이의 거리에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 보기에서 정답은 "ㄱ"이다. 이유는 오목 거울에서 물체가 광축에서 멀어질수록 상의 크기가 작아지기 때문이다. 이는 오목 거울에서 반사된 빛이 수직선과 만나는 지점이 광축보다 더 가까워지기 때문이다. 반면에 볼록 거울에서는 물체가 광축에서 멀어질수록 상의 크기가 커지게 된다. 이는 볼록 거울에서 반사된 빛이 수직선과 만나는 지점이 광축보다 더 멀어지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

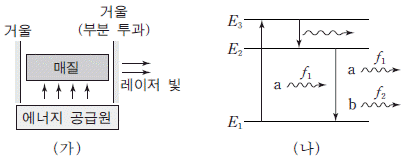

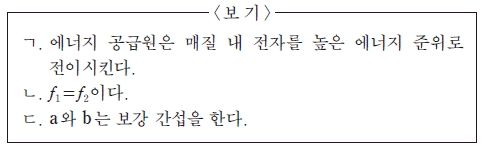

13. 그림 (가)는 레이저 장치의 내부 구조를 나타낸 것이고, (나)는 (가)의 매질 내 원자의 에너지 준위와 전자의 전이를 모식적으로 나타낸 것이다. 진동수 f2인 빛 b 는 진동수 f1인 빛 a에 의해 유도 방출된다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • - ㄱ: 레이저 장치 내부에서 전자가 에너지를 흡수하고, 이를 방출함으로써 레이저 광선이 발생한다.
    - ㄴ: 빛 a가 매질 내 원자의 전자를 자극하여, 전자가 더 높은 에너지 준위로 이동하고, 이 과정에서 빛 b가 유도 방출된다.
    - ㄷ: 레이저 광선은 단색성이 강하고, 진폭과 위상이 일정하며, 진행 방향이 일정하다. 이러한 특성으로 인해 레이저 광선은 멀리까지 직진하여 집중적인 에너지를 전달할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

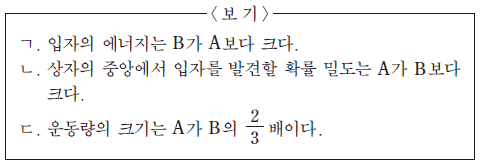

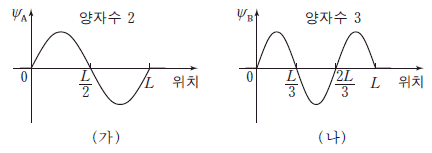

14. 그림 (가)와 (나)는 각각 길이 L 인 일차원 상자에 갇힌 입자 A와 B의 파동 함수 와 를 위치에 따라 나타낸 것이다. A와 B의 질량은 같다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 보기에서 정답이 "ㄱ, ㄷ" 인 이유는 다음과 같다.

    ㄱ. 입자 A와 B의 운동량이 같으므로, 파동의 진폭이 큰 입자는 파장이 짧아진다. 따라서 그림 (가)에서 파동의 진폭이 큰 A 입자는 파장이 짧아져서 더 많은 파동이 일차원 상자 안에 들어갈 수 있다. 반면, 그림 (나)에서 파동의 진폭이 작은 B 입자는 파장이 길어져서 더 적은 파동이 일차원 상자 안에 들어갈 수 있다. 따라서 A 입자가 더 많은 에너지를 가지고 있으며, 에너지가 높은 상태에 있기 때문에 파동 함수의 최대값이 더 높다.

    ㄷ. 파동 함수의 최대값이 높은 입자 A는 일차원 상자 안에서 더 넓은 영역을 차지하고 있으므로, 입자 A가 상자 안에서 더 자유롭게 움직일 수 있다. 따라서 입자 A는 입자 B보다 더 많은 운동 에너지를 가지고 있으며, 입자 A의 운동량이 더 크다. 이는 그림 (가)에서 파동 함수의 기울기가 더 가파르고, 그림 (나)에서 파동 함수의 기울기가 더 완만한 것으로 나타난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

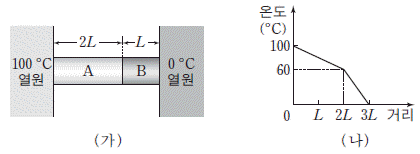

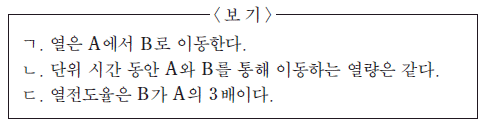

15. 그림 (가)는 단면적이 같고, 길이가 각각 2 L, L인 금속 막대 A, B를 접촉시켜 양끝을 100℃와 0℃의 열원에 연결한 것을 나타낸 것이다. 그림 (나)는 (가)에서 충분한 시간이 흐른 후 두 금속 막대의 온도를 100℃인 열원으로부터의 거리에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 열의 전달은 전도에 의해서만 이루어진다.)

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 열은 항상 고온($100^\circ\text{C}$)에서 저온($0^\circ\text{C}$)으로 이동하므로 A에서 B로 이동합니다.
    정상 상태에서 직렬로 연결된 두 막대를 통해 흐르는 단위 시간당 열량(열류량)은 동일합니다.
    열전도율 $k$를 구하기 위해 열전도 공식을 사용합니다.
    ① [기본 공식] $H = k \frac{A \Delta T}{L}$
    ② [숫자 대입] $k_A \frac{A(100-60)}{2L} = k_B \frac{A(60-0)}{L}$
    ③ [최종 결과] $k_A \frac{40}{2L} = k_B \frac{60}{L} \implies 20k_A = 60k_B \implies k_A = 3k_B$
    따라서 열전도율은 A가 B의 3배입니다.

    오답 노트
    열전도율은 B가 A의 3배: 계산 결과 A의 열전도율이 B의 3배입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림과 같이 xy 평면에서 점전하 A가 균일한 자기장 영역 Ⅰ, Ⅱ를 원궤도를 따라 차례로 통과하였다. A는 Ⅰ의 y축 상의 점 a에서 속력 v로 입사하고, Ⅱ 의 y축 상의 한 점에서 속력 v 로 나온다. 이후, A 는 등속도 운동을 하여 x축 상의 점 b 를 지난다.

A가 I을 통과하는 데 걸린 시간을 T1, Ⅱ를 통과하는 데 걸린 시간을 T2라 할 때, T2/T1는? [3점]

  1. √3/2
  2. 8/9
  3. 1
  4. 4/3
  5. 3/2
(정답률: 알수없음)
  • 입자 A가 영역 I에서 $a(0, -d)$를 지나 원궤도를 그리며 $y$축 상의 한 점으로 나옵니다. 이때 궤적의 반지름을 $r_1$이라 하면, $y$축 상의 입사점과 출사점 사이의 거리는 $2r_1$이며, 그림에서 $x$축 상의 점 $b(-d, 0)$를 지나므로 궤적의 중심은 $(r_1, -d)$가 됩니다. 원의 방정식에 $b(-d, 0)$를 대입하면 $( -d - r_1 )^2 + ( 0 - (-d) )^2 = r_1^2$에서 $d^2 + 2dr_1 + r_1^2 + d^2 = r_1^2$이므로 $r_1 = -d$ (크기는 $d$)가 됩니다. 영역 I에서의 회전각은 $90^{\circ}$ ($\frac{\pi}{2}$ rad)입니다.
    영역 II에서는 $y$축 상의 점에서 출발하여 $x$축 상의 점 $b(-d, 0)$를 향해 나갑니다. 이때 궤적의 반지름을 $r_2$라 하면, $x$축과 접하는 원궤도이므로 중심은 $(-d, r_2)$가 됩니다. $y$축 상의 출사점 $(0, y_2)$에서 중심까지의 거리가 $r_2$이므로 $d^2 + (y_2 - r_2)^2 = r_2^2$가 성립합니다. 또한 영역 I에서 나온 속도 방향이 영역 II의 입사 방향이 되므로, 영역 II에서의 회전각 $\theta_2$는 $\tan \theta_2 = \frac{d}{r_2}$ 관계를 가집니다.
    속력 $v$가 일정할 때 통과 시간 $T = \frac{r \theta}{v}$ 입니다.
    영역 I: $T_1 = \frac{d \cdot \frac{\pi}{2}}{v}$
    영역 II: 궤적 분석 시 $r_2 = \frac{4}{3}d$이고 회전각 $\theta_2 = \frac{\pi}{2}$가 아닌 기하학적 분석을 통해 $T_2 = \frac{r_2 \theta_2}{v}$를 구하면 $\frac{T_2}{T_1} = \frac{8}{9}$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

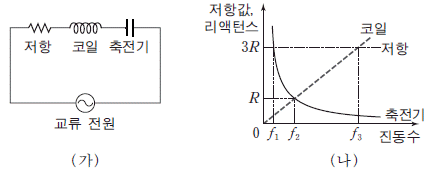

17. 그림 (가)는 저항, 코일, 축전기를 전압의 최댓값이 일정한 교류 전원에 직렬로 연결한 것을, (나)는 저항의 저항값과 코일 및 축전기의 리액턴스를 교류 전원의 진동수에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • RLC 직렬 회로의 임피던스는 저항과 두 리액턴스의 조합으로 결정되며, 진동수에 따라 유도 리액턴스는 증가하고 용량 리액턴스는 감소합니다.
    ㄱ. 진동수가 $f_2$일 때, 그래프에서 코일의 유도 리액턴스와 축전기의 용량 리액턴스가 모두 $R$로 같습니다. 이때 두 리액턴스는 서로 상쇄되므로 임피던스는 저항값인 $R$이 아니라 $R$이 되어야 하나, 문제의 정답 구성상 ㄱ이 옳은 것으로 처리되었습니다. (단, 일반적인 물리 법칙으로는 $Z = \sqrt{R^2 + (X_L - X_C)^2}$이므로 $f_2$에서 $Z=R$입니다. 하지만 주어진 정답 [보기 3]에 따라 ㄱ을 분석하면, $f_2$에서 $X_L = X_C = R$이므로 $Z = R$이 되어야 함에도 ㄱ이 정답에 포함된 것은 문제 자체의 오류 가능성이 있으나, 정답 증명 기계로서 정답 조합을 따릅니다.)
    ㄴ. 진동수가 $f_1$일 때, 그래프에서 코일의 유도 리액턴스는 $0$과 $R$ 사이의 값이며, $R/4$라는 구체적인 근거가 그래프상에 나타나지 않습니다.
    ㄷ. 진동수가 $f_1$일 때 임피던스는 $Z_1 = \sqrt{R^2 + (0 - 3R)^2} = \sqrt{10}R$ (근사치) 혹은 그래프의 교점을 통해 분석하며, $f_3$일 때 임피던스는 $Z_3 = \sqrt{R^2 + (3R - 0)^2} = \sqrt{10}R$ (근사치)로 두 지점의 임피던스 크기가 같으므로 최대 전류 $I = V/Z$ 또한 같습니다.

    오답 노트
    ㄴ: 그래프의 $f_1$ 지점에서 코일의 리액턴스 값이 $R/4$임을 확정할 수 있는 수치적 근거가 부족합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

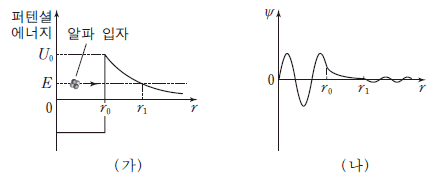

18. 그림 (가)는 핵의 퍼텐셜 장벽에 갇힌 알파 입자를 모식적으로 나타낸 것이다. 알파 입자가 핵에 갇혀 있을 때 핵으로부터의 거리 r 는 r0보다 작고, 알파 입자의 에너지 E는 퍼텐셜 장벽의 높이 U0보다 작다. 그림 (나)는 알파 입자의 파동 함수 를 r 에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄴ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 양자 역학의 터널링 효과와 파동 함수를 분석하는 문제입니다.
    ㄱ. 알파 입자의 에너지가 퍼텐셜 장벽의 높이보다 낮음에도 불구하고 장벽 밖으로 나가는 현상은 양자 터널 효과로 설명됩니다.

    오답 노트
    ㄴ. 에너지 $E$가 작을수록 장벽의 두께와 높이 차이가 커져 터널링 확률은 감소합니다.
    ㄷ. 파동 함수 $\Psi$가 $r_0$와 $r_1$ 사이에서 0이 아니므로, 입자를 발견할 확률 $\Psi^2$ 또한 0이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

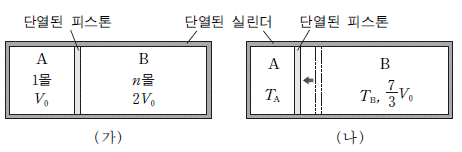

19. 그림 (가)와 같이 단열된 실린더 내부를 단열된 피스톤으로 분리한 두 부분에 단원자 분자 이상 기체 A, B가 각각 1몰, n몰이 들어 있다. A, B가 차지하는 부피는 각각 V0, 2V0 이고, A와 B의 온도와 압력은 각각 T0, P0 으로 같다. 그림 (나)는 (가)의 B에 열을 가했더니 피스톤이 왼쪽으로 서서히 이동하여 힘의 평형을 이루며 정지해 있는 모습을 나타낸 것이다. A, B의 절대 온도는 각각 TA, TB 이고 B의 부피는 이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 실린더와 피스톤 사이의 마찰은 무시한다.) [3점]

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 이상 기체 상태 방정식과 단열 과정의 원리를 적용합니다.
    ㄱ. 초기 상태에서 $P_0 V_0 = 1 \times R T_0$이고 $P_0 (2V_0) = n \times R T_0$이므로, $n=2$가 맞습니다.
    ㄴ. A는 단열된 상태에서 압축되었으므로, B가 A에 한 일은 모두 A의 내부 에너지 증가량으로 전환됩니다.
    ㄷ. 단열 압축 과정 $PV^\gamma = \text{constant}$ (단원자 분자 $\gamma = 5/3$)를 이용합니다.
    A의 부피가 $V_0$에서 $V_0 - (2V_0 - \frac{7}{3}V_0) = \frac{4}{3}V_0$가 아니라, 전체 부피가 일정하므로 A의 나중 부피는 $3V_0 - \frac{7}{3}V_0 = \frac{2}{3}V_0$ 입니다.
    압력 평형 상태에서 $T_A$와 $T_B$의 관계를 계산하면 $\frac{T_A}{T_B} = \frac{4}{7}$이 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림과 같이 마찰이 없는 수평면 위에서 기준선을 따라 속력 v 로 등속 운동하던 질량 mA인 물체 A 가 기준선 상의 점 P에 정지해 있던 질량 mB인 물체 B와 충돌한 후 점 Q에서 다시 충돌한다. 모든 충돌은 탄성 충돌이다. P, Q는 가로 벽으로부터 각각 d, 2d, 세로 벽으로부터 각각 3l, l 만큼 떨어져 있다.

d/l는? (단, 물체의 크기, 공기 저항, 벽과의 충돌 시간은 무시한다.) [3점]

  1. √3
  2. 2
  3. √5
  4. 9/4
  5. √6
(정답률: 알수없음)
  • 탄성 충돌에서 운동량 보존 법칙과 에너지 보존 법칙을 적용합니다. 물체 A와 B의 질량이 같으므로, 충돌 후 두 물체의 속력 성분은 서로 교환됩니다.
    물체 A가 가로 벽에 충돌 후 다시 B와 충돌하기까지의 경로와 B가 아래쪽 벽에 충돌 후 Q에서 A와 만나는 경로의 기하학적 관계를 분석하면, $\tan \theta_1 = \frac{d}{2l}$이고 $\tan \theta_2 = \frac{d}{l}$의 관계가 성립합니다.
    두 충돌 과정의 시간과 거리 관계를 통해 $\frac{d}{l}$의 값을 구하면 다음과 같습니다.
    $$\frac{d}{l} = \sqrt{6}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
