공조냉동기계기사 필기 기출문제복원 (2022-04-24)

공조냉동기계기사
(2022-04-24 기출문제)

목록

1과목: 에너지관리

1. 습공기의 상대습도(ø)와 절대습도(ω)와의 관계식으로 옳은 것은? (단, Pa는 건공기 분압, Ps는 습공기와 같은 온도의 포화수증기압력이다.)

(정답률: 63%)
  • 이 문제는 습공기의 상대습도(ø)와 절대습도(ω)의 관계식을 묻는 문제입니다.
    상대습도와 절대습도는 수증기압, 포화수증기압, 건공기 분압을 통해 다음과 같은 관계를 가집니다.
    $$φ = \frac{ω}{0.622} \frac{P_{a}}{P_{s}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 난방방식 종류별 특징에 대한 설명으로 틀린 것은?

  1. 저온 복사난방 중 바닥 복사난방은 특히 실내기온의 온도분포가 균일하다.
  2. 온풍난방은 공장과 같은 난방에 많이 쓰이고 설비비가 싸며 예열시간이 짧다.
  3. 온수난방은 배관부식이 크고 워밍업 시간이 증기난방보다 짧으며 관의 동파 우려가 있다.
  4. 증기난방은 부하변동에 대응한 조절이 곤란하고 실온분포가 온수난방보다 나쁘다.
(정답률: 64%)
  • 이 문제는 난방방식 종류별 특징에 대한 이해를 묻고 있습니다.
    3] 온수난방은 배관부식이 크고 워밍업 시간이 증기난방보다 짧으며 관의 동파 우려가 있다: 온수난방은 증기난방보다 배관 부식이 적고, 워밍업 시간이 길며, 관의 동파 우려가 있습니다.
    1] 저온 복사난방 중 바닥 복사난방은 특히 실내기온의 온도분포가 균일하다: 바닥 복사난방은 바닥면 전체에서 복사열이 발생하여 실내 온도 분포가 균일합니다.
    2] 온풍난방은 공장과 같은 난방에 많이 쓰이고 설비비가 싸며 예열시간이 짧다: 온풍난방은 대공간 난방에 적합하며, 설비비가 저렴하고 예열시간이 짧습니다.
    4] 증기난방은 부하변동에 대응한 조절이 곤란하고 실온분포가 온수난방보다 나쁘다: 증기난방은 방열량 조절이 어렵고, 방열기 주변 온도가 높아 실내 온도 분포가 불균일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 덕트의 경로 중 단면적이 확대되었을 경우 압력변화에 대한 설명으로 틀린 것은?

  1. 전압이 증가한다.
  2. 동압이 감소한다.
  3. 정압이 증가한다.
  4. 풍속은 감소한다.
(정답률: 63%)
  • 덕트의 단면적이 확대되면 유량 보존 법칙에 따라 풍속이 감소하고, 베르누이 방정식에 의해 동압이 감소하며 정압은 증가합니다.
    전압은 마찰 손실이 없다면 일정하고, 실제로는 마찰 손실로 인해 감소합니다.
    전압이 증가한다: 전압은 마찰 손실이 없다면 일정하고, 실제로는 마찰 손실로 인해 감소하므로 틀린 설명입니다.
    동압이 감소한다: 단면적 확대 시 풍속이 감소하므로 동압은 감소합니다.
    정압이 증가한다: 동압 감소분만큼 정압이 증가합니다.
    풍속은 감소한다: 단면적이 확대되면 유량 보존 법칙에 따라 풍속은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 건축의 평면도를 일정한 크기의 격자로 나누어서 이 격자의 구획내에 취출구, 흡입구, 조명, 스프링클러 등 모든 필요한 설비요소를 배치하는 방식은?

  1. 모듈방식
  2. 셔터방식
  3. 평커루버 방식
  4. 클래스 방식
(정답률: 75%)
  • 모듈방식은 건축 평면을 일정한 격자로 나누어 설비 요소를 효율적으로 배치하는 방식입니다.
    셔터방식: 건축 설비 배치와 관련 없는 용어입니다.
    평커루버 방식: 건축 설비 배치와 관련 없는 용어입니다.
    클래스 방식: 건축 설비 배치와 관련 없는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 습공기의 가습 방법으로 가장 거리가 먼 것은?

  1. 순환수를 분무하는 방법
  2. 온수를 분무하는 방법
  3. 수증기를 분무하는 방법
  4. 외부공기를 가열하는 방법
(정답률: 79%)
  • 외부공기를 가열하는 방법은 습공기의 상대습도를 낮추는 제습 효과를 가져오므로 가습 방법과 거리가 멀다.
    순환수를 분무하는 방법: 물을 직접 분무하여 증발시키므로 가습 방법이다.
    온수를 분무하는 방법: 온수를 분무하면 증발량이 많아 가습 효과가 크다.
    수증기를 분무하는 방법: 직접 수증기를 공급하므로 가장 직접적인 가습 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공기조화설비를 구성하는 열운반장치로서 공조기에 직접 연결되어 사용하는 펌프로 가장 거리가 먼 것은?

  1. 냉각수 펌프
  2. 냉수 순환펌프
  3. 온수 순환펌프
  4. 응축수(진공) 펌프
(정답률: 62%)
  • 냉각수 펌프는 냉동기에서 발생한 열을 냉각탑으로 운반하는 역할을 하며, 공조기에 직접 연결되어 열을 운반하는 펌프와는 거리가 멀다.
    냉수 순환펌프: 공조기 코일에 냉수를 공급하여 냉방을 담당한다.
    온수 순환펌프: 공조기 코일에 온수를 공급하여 난방을 담당한다.
    응축수(진공) 펌프: 증기 난방 시스템에서 공조기 코일에서 발생한 응축수를 회수하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 저압 증기난방 배관에 대한 설명으로 옳은 것은?

  1. 하향공급식의 경우에는 상향공급식의 경우보다 배관경이 커야 한다.
  2. 상향공급식의 경우에는 하향공급식의 경우보다 배관경이 커야 한다.
  3. 상향공급식이나 하향공급식은 배관경과 무관하다.
  4. 하향공급식의 경우 상향공급식보다 워터해머를 일으키기 쉬운 배관법이다.
(정답률: 59%)
  • 상향공급식은 증기와 응축수가 역류하여 흐르므로 워터해머 발생 가능성이 높고, 이를 방지하기 위해 배관경을 크게 해야 한다.
    하향공급식의 경우에는 상향공급식의 경우보다 배관경이 커야 한다: 하향공급식은 증기와 응축수가 같은 방향으로 흐르므로 배관경을 작게 할 수 있다.
    상향공급식이나 하향공급식은 배관경과 무관하다: 배관경은 공급 방식에 따라 달라진다.
    하향공급식의 경우 상향공급식보다 워터해머를 일으키기 쉬운 배관법이다: 하향공급식은 증기와 응축수가 같은 방향으로 흐르므로 워터해머 발생 위험이 적다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 현열만을 가하는 경우로 500m3/h의 건구온도(t1) 5℃, 상대습도( ) 80%인 습공기를 공기 가열기로 가열하여 건구온도(t2) 43℃, 상대습도( ) 8%인 가열공기를 만들고자 한다. 이 때 필요한 열량(kW)은 얼마인가? (단, 공기의 비열은 1.01 kJ/kg·℃, 공기의 밀도는 1.2 kg/m3 이다.)

  1. 3.2
  2. 5.8
  3. 6.4
  4. 8.7
(정답률: 46%)
  • 이 문제는 습공기선도를 이용하여 공기의 질량 유량을 구하고, 현열량 공식을 적용하여 필요한 열량을 계산합니다.
    필요한 열량 Q는 공기의 질량 유량(ṁ), 비열(c_p), 온도 변화(ΔT)를 이용하여 계산합니다.
    $$\dot{m} = V · ρ$$
    $$Q = \dot{m} · c_{p} · Δ T$$
    $$\dot{m} = 500 m³/h × 1.2 kg/m³ = 600 kg/h$$
    $$Q = 600 kg/h × 1.01 kJ/kg · ℃ × (43 - 5) ℃$$
    $$Q = 600 × 1.01 × 38 kJ/h$$
    $$Q = 22920 kJ/h$$
    $$Q = \frac{22920}{3600} kW$$
    $$Q = 6.4 kW$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 열전도율(W/m·℃)이 가장 작은 것은?

  1. 납
  2. 유리
  3. 얼음
  4. 물
(정답률: 63%)
  • 물은 액체 상태로, 다른 고체 보기들보다 열전도율이 낮습니다.
    납: 금속이므로 열전도율이 높습니다.
    유리: 비정질 고체로 열전도율이 비교적 낮지만, 물보다는 높습니다.
    얼음: 고체 상태의 물로, 액체 상태의 물보다 열전도율이 높습니다.
  • 납: 35
    유리: 0.84
    얼음: 2.25
    물: 0.6
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

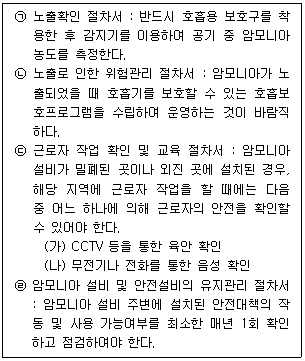

10. 아래 표는 암모니아 냉매설비 운전을 위한 안전관리 절차서에 대한 설명이다. 이 중 틀린 내용은?

  1. ㉠
  2. ㉡
  3. ㉢
  4. ㉣
(정답률: 70%)
  • 이 문제는 암모니아 냉매설비 안전관리 절차서 중 틀린 내용을 찾는 문제입니다.
    암모니아는 독성가스이므로 안전설비의 유지관리는 최소한 매년 1회가 아니라, 법규에 따라 더 자주(예: 월 1회 이상) 확인하고 점검해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 외기에 접하고 있는 벽이나 지붕으로부터의 취득 열량은 건물 내외의 온도차에 의해 전도의 형식으로 전달된다. 그러나 외벽의 온도는 일사에 의한 복사열의 흡수로 외기온도보다 높게 되는데 이 온도를 무엇이라고 하는가?

  1. 건구온도
  2. 노점온도
  3. 상당외기온도
  4. 습구온도
(정답률: 72%)
  • 이 문제는 일사에 의한 복사열 흡수로 외벽 온도가 외기온도보다 높아지는 현상을 설명하는 용어를 묻는 문제입니다.
    건물 내외의 온도차에 의한 전도열량 계산 시 일사 효과를 고려하기 위해 사용하는 가상의 온도를 상당외기온도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 보일러의 스케일 방지방법으로 틀린 것은?

  1. 슬러지는 적절한 분출로 제거한다.
  2. 스케일 방지 성분인 칼슘의 생성을 돕기 위해 경도가 높은 물을 보일러수로 활용한다.
  3. 경수연화장치를 이용하여 스케일 생성을 방지한다.
  4. 인산염을 일정농도가 되도록 투입한다.
(정답률: 72%)
  • 이 문제는 보일러 스케일 방지 방법을 묻는 문제입니다.
    스케일은 물속의 경도 성분(칼슘, 마그네슘 등)이 침전되어 발생하므로, 경도가 높은 물을 사용하면 스케일 생성이 촉진됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 습공기 선도상의 상태변화에 대한 설명으로 틀린 것은?

  1. 5 → 1 : 가습
  2. 5 → 2 : 현열냉각
  3. 5 → 3 : 냉각가습
  4. 5 → 4 : 가열감습
(정답률: 69%)
  • 이 문제는 습공기 선도상의 상태변화를 파악하는 문제입니다.
    습공기 선도에서 가로축은 건구온도(DB), 세로축은 절대습도(x)를 나타냅니다. 5 → 3은 건구온도와 절대습도가 모두 감소하는 변화이므로 냉각감습에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 보온, 보냉, 방로의 목적으로 덕트 전체를 단열해야 하는 것은?

  1. 급기 덕트
  2. 배기 덕트
  3. 외기 덕트
  4. 배연 덕트
(정답률: 69%)
  • 급기 덕트는 냉난방된 공기를 공급하므로, 열 손실/취득 방지 및 결로 방지를 위해 보온, 보냉, 방로 목적으로 단열해야 합니다.
    배기 덕트: 실내 공기를 외부로 배출하므로 일반적으로 단열의 필요성이 낮습니다.
    외기 덕트: 외부 공기를 실내로 유입하는 덕트로, 냉난방된 공기를 직접 운반하지 않으므로 전체 단열의 우선순위가 낮습니다.
    배연 덕트: 연소 가스를 배출하는 덕트로, 주로 내열성 재료를 사용하며 보온/보냉/방로 목적의 단열과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 어느 건물 서편의 유리 면적이 40m2 이다. 안쪽에 크림색의 베네시언 블라인드를 설치한 유리면으로부터 침입하는 열량(kW)은 얼마인가? (단, 외기 33℃, 실내공기 27℃, 유리는 1중이며, 유리의 열통과율은 5.9 W/m2·℃, 유리창의 복사량(Igr)은 608 W/m2, 차폐계수는 0.56 이다.)

  1. 15.0
  2. 13.6
  3. 3.6
  4. 1.4
(정답률: 43%)
  • 1. 전도열량=5.9X40X(33-27)=1416W
    2. 복사열량=40X608X0.56=13619.2W
    3. 전체열량=1416+13619.2=15035.2W=15kW
  • 이 문제는 유리창을 통한 침입 열량을 계산하는 문제로, 열관류에 의한 열량과 일사량에 의한 열량을 합산하여 구합니다.
    $$Q = U · A · Δ T + I_{gr} · A · SC$$
    $$Q = (5.9 · 40 · (33 - 27)) + (608 · 40 · 0.56)$$
    $$Q = 15.0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. T.A.B 수행을 위한 계측기기의 측정위치로 가장 적절하지 않은 것은?

  1. 온도 측정 위치는 증발기 및 응축기의 입·출구에서 최대한 가까운 곳으로 한다.
  2. 유량 측정 위치는 펌프의 출구에서 가장 가까운 곳으로 한다.
  3. 압력 측정 위치는 입·출구에 설치된 압력계용 탭에서 한다.
  4. 배기가스 온도 측정 위치는 연소기의 온도계 설치 위치 또는 시료 채취 출구를 이용한다.
(정답률: 60%)
  • 유량 측정은 펌프의 진동이나 유동 교란의 영향을 받지 않도록 펌프 출구에서 충분히 떨어진 직관부에 설치해야 합니다.
    온도 측정 위치는 증발기 및 응축기의 입·출구에서 최대한 가까운 곳으로 한다.: 이는 적절한 측정 위치입니다.
    압력 측정 위치는 입·출구에 설치된 압력계용 탭에서 한다.: 이는 적절한 측정 위치입니다.
    배기가스 온도 측정 위치는 연소기의 온도계 설치 위치 또는 시료 채취 출구를 이용한다.: 이는 적절한 측정 위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 난방부하가 7559.5W인 어떤 방에 대해 온수난방을 하고자 한다. 방열기의 상당방열면적(m2)은 얼마인가? (단, 방열량은 표준방열량으로 한다.)

  1. 6.7
  2. 8.4
  3. 10.2
  4. 14.4
(정답률: 48%)
  • 이 문제는 난방부하와 표준방열량을 이용하여 방열기의 상당방열면적을 구합니다.
    표준방열량은 1m²당 523W입니다.
    $$E.D.R = \frac{Q}{q_{std}}$$
    $$E.D.R = \frac{7559.5}{523}$$
    $$E.D.R = 14.4$$
  • 상당방열면적(EDR)=방열기의방열량(난방부하)/표준발열량
    온수표준발열량 : 523W/m^2 / 증기 : 756W/m^2
    7559.5/523=14.4m^2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 에어와셔 내에서 물을 가열하지도 냉각하지도 않고 연속적으로 순환 분무시키면서 공기를 통과시켰을 때 공기의 상태변화는 어떻게 되는가?

  1. 건구온도는 높아지고, 습구온도는 낮아진다.
  2. 절대온도는 높아지고, 습구온도는 높아진다.
  3. 상대습도는 높아지고, 건구온도는 낮아진다.
  4. 건구온도는 높아지고, 상대습도는 낮아진다.
(정답률: 64%)
  • 에어와셔에서 물을 가열하거나 냉각하지 않고 순환시키면 공기는 물의 증발에 의해 잠열을 빼앗겨 건구온도가 낮아지고, 수증기가 공급되어 상대습도가 높아지는 단열 가습 과정이 일어납니다.
    건구온도는 높아지고, 습구온도는 낮아진다.: 건구온도는 낮아지고, 습구온도는 일정합니다.
    절대온도는 높아지고, 습구온도는 높아진다.: 절대습도는 높아지지만, 습구온도는 일정합니다.
    건구온도는 높아지고, 상대습도는 낮아진다.: 건구온도는 낮아지고, 상대습도는 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 크기에 비해 전열면적이 크므로 증기발생이 빠르고, 열효율도 좋지만 내부청소가 곤란하므로 양질의 보일러 수를 사용할 필요가 있는 보일러는?

  1. 입형 보일러
  2. 주철제 보일러
  3. 노통 보일러
  4. 연관 보일러
(정답률: 56%)
  • 이 문제는 보일러의 종류별 특징을 묻고 있습니다.
    연관 보일러: 연관 보일러는 크기에 비해 전열면적이 크고 증기발생이 빠르며 열효율이 좋지만, 내부 청소가 곤란하여 양질의 보일러수를 사용해야 합니다.
    입형 보일러: 소형으로 설치 면적이 작지만 효율이 낮습니다.
    주철제 보일러: 저압용으로 주로 온수난방에 사용됩니다.
    노통 보일러: 구조가 간단하고 취급이 용이하지만 전열면적이 작아 효율이 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 온수난방과 비교하여 증기난방에 대한 설명으로 옳은 것은?

  1. 예열시간이 짧다.
  2. 실내온도의 조절이 용이하다.
  3. 방열기 표면의 온도가 낮아 쾌적한 느낌을 준다.
  4. 실내에서 상하온도차가 작으며, 방열량의 제어가 다른 난방에 비해 쉽다.
(정답률: 66%)
  • 이 문제는 온수난방과 증기난방의 특징을 비교하여 증기난방의 장점을 묻고 있습니다.
    예열시간이 짧다: 증기난방은 잠열을 이용하므로 온수난방보다 예열시간이 짧습니다.
    실내온도의 조절이 용이하다: 증기난방은 실내온도 조절이 어렵습니다.
    방열기 표면의 온도가 낮아 쾌적한 느낌을 준다: 증기난방은 방열기 표면 온도가 높아 쾌적감이 떨어집니다.
    실내에서 상하온도차가 작으며, 방열량의 제어가 다른 난방에 비해 쉽다: 증기난방은 실내 상하온도차가 크고, 방열량 제어가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 공조냉동설계

21. 공기압축기에서 입구 공기의 온도와 압력은 각각 27℃, 100kPa 이고, 체적유량은 0.01m3/s 이다. 출구에서 압력이 400kPa이고, 이 압축기의 등엔트로피 효율이 0.8일 때, 압축기의 소요 동력(kW)은 얼마인가? (단, 공기의 정압비열과 기체상수는 각각 1 kJ/(kg·K), 0.287 kJ/(kg·K)이고, 비열비는 1.4 이다.)

  1. 0.9
  2. 1.7
  3. 2.1
  4. 3.8
(정답률: 32%)
  • 이 문제는 공기압축기의 등엔트로피 효율을 이용하여 소요 동력을 계산합니다.
    먼저 질량유량(m_dot)과 등엔트로피 출구 온도(T2s)를 구한 후, 실제 소요 동력을 계산합니다. (m_dot = 0.01161 kg/s, T2s = 445.8 K)
    $$W = \frac{m_{dot} c_{p} (T_{2s} - T_{1})}{η_{is}}$$
    $$W = \frac{0.01161 kg/s · 1 kJ/(kg·K) · (445.8 K - 300 K)}{0.8}$$
    $$W = 2.1 kW$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

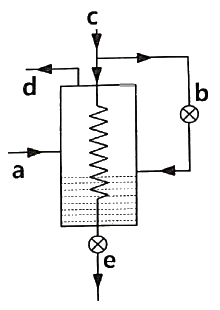

22. 다음은 2단압축 1단팽창 냉동장치의 중간냉각기를 나타낸 것이다. 각 부에 대한 설명으로 틀린 것은?

  1. a의 냉매관은 저단압축기에서 중간냉각기로 냉매가 유입되는 배관이다.
  2. b는 제1(중간냉각기 앞)팽창밸브이다.
  3. d부분의 냉매증기온도는 a부분의 냉매 증기온도보다 낮다.
  4. a와 c의 냉매 순환량은 같다.
(정답률: 56%)
  • 이 문제는 2단압축 1단팽창 냉동장치의 중간냉각기 작동 원리를 이해하는지 묻고 있습니다.
    4] a와 c의 냉매 순환량은 같다: 중간냉각기에서 액냉매가 증발하여 저단압축기 토출가스(a)와 합류하여 중간압축기로 유입되므로, c의 냉매 순환량은 a보다 많습니다.
    1] a의 냉매관은 저단압축기에서 중간냉각기로 냉매가 유입되는 배관이다: 저단압축기에서 토출된 과열증기 냉매가 중간냉각기로 유입됩니다.
    2] b는 제1(중간냉각기 앞)팽창밸브이다: 고압액 냉매를 중간압력으로 팽창시켜 중간냉각기로 공급하는 팽창밸브입니다.
    3] d부분의 냉매증기온도는 a부분의 냉매 증기온도보다 낮다: a는 저단압축기 토출가스이고, d는 중간냉각기에서 냉각된 후 중간압축기로 가는 증기이므로 d의 온도가 더 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 흡수식 냉동기의 냉매와 흡수제 조합으로 가장 적절한 것은?

  1. 물(냉매) - 프레온(흡수제)
  2. 암모니아(냉매) - 물(흡수제)
  3. 메틸아민(냉매) - 황산(흡수제)
  4. 물(냉매) - 디메틸에테르(흡수제)
(정답률: 67%)
  • 흡수식 냉동기에서 가장 널리 사용되는 냉매-흡수제 조합은 암모니아(냉매)와 물(흡수제)입니다.
    물(냉매) - 프레온(흡수제): 물을 냉매로 사용할 때는 주로 리튬브로마이드(LiBr)를 흡수제로 사용합니다.
    메틸아민(냉매) - 황산(흡수제): 황산은 흡수제로 부적합하며 부식성이 강합니다.
    물(냉매) - 디메틸에테르(흡수제): 물을 냉매로 사용할 때는 리튬브로마이드(LiBr)가 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 견고한 밀폐 용기 안에 공기가 압력 100kPa, 체적 1m3, 온도 20℃ 상태로 있다. 이 용기를 가열하여 압력이 150kPa 이 되었다. 최종상태의 온도와 가열량은 각각 얼마인가? (단, 공기는 이상기체이며, 공기의 정적비열은 0.717 kJ/(kg·K), 기체상수는 0.287 kJ/(kg·K) 이다.)

  1. 303.2K, 117.8kJ
  2. 303.2K, 124.9kJ
  3. 439.7K, 117.8kJ
  4. 439.7K, 124.9kJ
(정답률: 40%)
  • 이 문제는 견고한 밀폐 용기 내 이상기체의 정적 과정에 대한 최종 온도와 가열량을 계산합니다.
    초기 질량 (m):
    $$m = \frac{P_{1} V_{1}}{R T_{1}}$$
    $$m = \frac{100 kPa × 1 m³}{0.287 kJ/(kg·K) × (20 + 273.15) K}$$$$m = \frac{100}{0.287 × 293.15} \approx 1.189 kg$$$$최종 온도 (T_{2}): 정적 과정이므로\frac{P_{1}}{T_{1}} = \frac{P_{2}}{T_{2}}$$
    $$T_{2} = T_{1} × \frac{P_{2}}{P_{1}}$$
    $$T_{2} = (20 + 273.15) K × \frac{150 kPa}{100 kPa}$$$$T_{2} = 293.15 K × 1.5 = 439.725 K \approx 439.7 K$$$$가열량 (Q): 정적 과정에서 계가 한 일은 0이므로, 열량은 내부에너지 변화량과 같습니다.
    Q = Δ U = m c_{v} (T_{2} - T_{1})$$
    $$Q = 1.189 kg × 0.717 kJ/(kg·K) × (439.725 - 293.15) K$$
    $$Q = 1.189 × 0.717 × 146.575 \approx 124.90 kJ$$
    $$Q \approx 124.9 kJ$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 밀폐계에서 기체의 압력이 500kPa로 일정하게 유지되면서 체적이 0.2m3에서 0.7m3로 팽창하였다. 이 과정 동안에 내부에너지의 증가가 60kJ 이라면 계가 한 일(kJ)은 얼마인가?

  1. 450
  2. 310
  3. 250
  4. 150
(정답률: 44%)
  • 이 문제는 일정한 압력 하에서 기체가 팽창할 때 계가 한 일을 계산합니다.
    계가 한 일 (W):
    $$W = P (V_{2} - V_{1})$$
    $$W = 500 kPa × (0.7 m³ - 0.2 m³)$$
    $$W = 500 kPa × 0.5 m³$$
    $$W = 250 kJ$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 이상기체가 등온과정으로 부피가 2배로 팽창할 때 한 일이 W1 이다. 이 이상기체가 같은 초기조건 하에서 폴리트로픽과정(n=2)으로 부피가 2배로 팽창할 때 W1 대비 한 일은 얼마인가?

(정답률: 48%)
  • 이 문제는 이상기체의 등온과정과 폴리트로픽 과정에서 한 일을 계산하고 비교하는 문제입니다.
    1. 등온 과정(Isothermal process)에서 한 일 W1:
    등온 과정에서 이상기체가 한 일은 다음 공식으로 계산합니다.
    $$W = P_1 V_1 \ln\left(\frac{V_2}{V_1}\right)$$

    부피가 2배로 팽창하므로 V2/V1 = 2 입니다.
    $$W_1 = P_1 V_1 \ln(2)$$

    2. 폴리트로픽 과정(Polytropic process, n=2)에서 한 일 W_poly$$: 폴리트로픽 과정에서 이상기체가 한 일은 다음 공식으로 계산합니다.
    W = \frac{P_1 V_1 - P_2 V_2}{n-1}$$
    폴리트로픽 관계식 P1V1^n = P2V2^n 에서 P2를 구합니다.
    n=2, V2 = 2V1 이므로,
    $$P_2 = P_1 \left(\frac{V_1}{V_2}\right)^n = P_1 \left(\frac{V_1}{2V_1}\right)^2 = P_1 \left(\frac{1}{2}\right)^2 = \frac{P_1}{4}$$

    이를 일 공식에 대입합니다.
    $$W_{poly} = \frac{P_1 V_1 - (P_1/4) \cdot (2V_1)}{2-1}$$

    $$W_{poly} = P_1 V_1 - \frac{1}{2} P_1 V_1$$

    $$W_{poly} = \frac{1}{2} P_1 V_1$$

    3. W_poly를 W1으로 표현:
    W1 = P1V1 ln(2) 이므로, P1V1 = W1 / ln(2) 입니다.
    이를 W_poly 식에 대입합니다.
    $$W_{poly} = \frac{1}{2} \left(\frac{W_1}{\ln(2)}\right)$$

    $$W_{poly} = \frac{1}{2\ln(2)} \times W_1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 증발기에 대한 설명으로 틀린 것은?

  1. 냉각실 온도가 일정한 경우, 냉각실 온도와 증발기내 냉매 증발온도의 차이가 작을수록 압축기 효율은 좋다.
  2. 동일조건에서 건식 증발기는 만액식 증발기에 비해 충전 냉매량이 적다.
  3. 일반적으로 건식 증발기 입구에서의 냉매의 증기가 액냉매에 섞여있고, 출구에서 냉매는 과열도를 갖는다.
  4. 만액식 증발기에서는 증발기 내부에 윤활유가 고일 염려가 없어 윤활유를 압축기로 보내는 장치가 필요하지 않다.
(정답률: 59%)
  • 만액식 증발기는 냉매가 증발기 내부에 가득 차 있어 윤활유가 고일 수 있으므로 윤활유 회수 장치가 필요합니다.
    냉각실 온도가 일정한 경우, 냉각실 온도와 증발기내 냉매 증발온도의 차이가 작을수록 압축기 효율은 좋다: 증발 온도가 높아져 압축비가 낮아지므로 효율이 좋습니다.
    동일조건에서 건식 증발기는 만액식 증발기에 비해 충전 냉매량이 적다: 건식은 냉매가 코일 내부를 흐르므로 만액식보다 냉매량이 적습니다.
    일반적으로 건식 증발기 입구에서의 냉매의 증기가 액냉매에 섞여있고, 출구에서 냉매는 과열도를 갖는다: 건식 증발기의 일반적인 작동 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 압력 값이 다른 것은?

  1. 1 mAq
  2. 73.56 mmHg
  3. 980.665 Pa
  4. 0.98 N/cm2
(정답률: 52%)
  • 각 압력 단위를 파스칼(Pa)로 환산하여 비교합니다.
    1 mAq: 1 mAq는 약 9806.65 Pa에 해당합니다.
    73.56 mmHg: 73.56 mmHg는 약 9807 Pa에 해당합니다.
    980.665 Pa: 이 값은 다른 보기들과 달리 약 980 Pa로, 10배 정도 작은 값입니다.
    0.98 N/cm²: 0.98 N/cm²는 9800 Pa에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 냉동기에서 고압의 액체냉매와 저압의 흡입증기를 서로 열교환 시키는 열교환기의 주된 설치 목적은?

  1. 압축기 흡입증기 과열도를 낮추어 압축 효율을 높이기 위함
  2. 일종의 재생 사이클을 만들기 위함
  3. 냉매액을 과냉시켜 플래시 가스 발생을 억제하기 위함
  4. 이원냉동 사이클에서의 캐스케이드 응축기를 만들기 위함
(정답률: 47%)
  • 냉동기에서 고압의 액체냉매와 저압의 흡입증기를 열교환시키는 것은 냉매액을 과냉시켜 플래시 가스 발생을 억제하고 냉동 효과를 증대시키기 위함입니다.
    압축기 흡입증기 과열도를 낮추어 압축 효율을 높이기 위함: 흡입증기 과열도를 높여 압축기 액압축을 방지하는 것이 주 목적 중 하나입니다.
    일종의 재생 사이클을 만들기 위함: 재생 사이클은 증기 동력 사이클에서 사용되는 개념으로, 냉동 사이클의 열교환기와는 무관합니다.
    냉매액을 과냉시켜 플래시 가스 발생을 억제하기 위함: 팽창밸브 전 냉매액을 과냉시켜 증발기 입구에서 플래시 가스 발생을 줄여 냉동 효과를 높입니다.
    이원냉동 사이클에서의 캐스케이드 응축기를 만들기 위함: 캐스케이드 응축기는 이원냉동 사이클에서 두 사이클을 연결하는 장치로, 고압 액체와 저압 증기 간의 열교환기와는 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 피스톤-실린더 시스템에 100kPa 의 압력을 갖는 1kg의 공기가 들어있다. 초기 체적은 0.5m3이고, 이 시스탬에 온도가 일정한 상태에서 열을 가하여 부피가 1.0m3이 되었다. 이 과정 중 시스템에 가해진 열량(kJ)은 얼마인가?

  1. 30.7
  2. 34.7
  3. 44.8
  4. 50.0
(정답률: 37%)
  • 이 문제는 등온 과정에서 시스템에 가해진 열량을 구하는 문제로, 등온 과정에서는 내부에너지 변화가 없으므로 가해진 열량은 시스템이 한 일과 같습니다.
    $$Q = W = P_{1} V_{1} \ln\left(\frac{V_{2}}{V_{1}}\right)$$
    $$Q = 100 kPa · 0.5 m³ · \ln\left(\frac{1.0 m³}{0.5 m³}\right)$$
    $$Q = 34.7$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 조건을 이용하여 응축기 설계시 1RT(3.86kW)당 응축면적(m2)은 얼마인가? (단, 온도차는 산술평균온도차를 적용한다.)

  1. 1.25
  2. 0.96
  3. 0.74
  4. 0.45
(정답률: 41%)
  • 이 문제는 응축기 설계 시 1RT당 응축면적을 구하는 문제로, 열량(Q), 열통과율(U), 방열계수(K), 그리고 산술평균온도차($$Δ T_{m}$$)$$를 이용하여 면적(A)을 계산합니다.
    A = \frac{Q · K}{U · Δ T_{m}}$$
    $$Δ T_{m} = \frac{(35 - 28) + (35 - 32)}{2} = 5℃$$
    $$A = \frac{3.86 · 1.3}{1.05 · 5}$$
    $$A = 0.96$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 역카르노 사이클로 300K와 240K 사이에서 작동하고 있는 냉동기가 있다. 이 냉동기의 성능계수는 얼마인가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 55%)
  • 냉동기의 성능계수는 냉동기가 제공하는 냉기량과 소비하는 열기량의 비율을 나타내는 값이다. 역카르노 사이클에서 냉기량은 절대온도로 나눈 값이므로, 냉동기가 작동하는 온도 범위가 좁을수록 냉기량은 작아지게 된다. 따라서 300K와 240K 사이에서 작동하는 냉동기의 성능계수는 상대적으로 낮을 것이다. 이에 따라 보기에서 정답이 "4"인 이유는, 다른 보기들보다 냉동기의 성능이 낮을 것으로 예상되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 체적 2500L인 탱크에 압력 294kPa, 온도 10℃의 공기가 들어 있다. 이 공기를 80℃까지 가열하는데 필요한 열량(kJ)은 얼마인가? (단, 공기의 기체상수는 0.287 kJ/(kg·K), 정적비열은 0.717 kJ/(kg·K) 이다.)

  1. 408
  2. 432
  3. 454
  4. 469
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

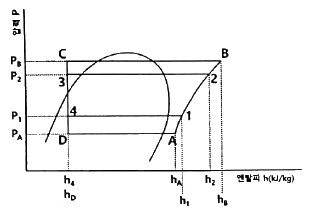

34. 다음 그림은 냉동사이클을 압력-엔탈피(P-h) 선도에서 나타낸 것이다. 다음 설명 중 옳은 것은/

  1. 냉동사이클이 1-2-3-4-1에서 1-B-C-4-1로 변하는 경우 냉매 1kg당 압축일의 증가는 (hB-h1) 이다.
  2. 냉동사이클이 1-2-3-4-1에서 1-B-C-4-1로 변하는 경우 성적계수는 [(h1-h4)/(h2-h1)]에서 [(h1-h4)/(hB-h1)]로 된다.
  3. 냉동사이클이 1-2-3-4-1에서 A-2-3-D-A로 변하는 경우 증발압력이 P1에서 PA로 낮아져 압축비는 (P2/P1)에서 (P1/PA)로 된다.
  4. 냉동사이클이 1-2-3-4-1에서 A-2-3-D-A로 변하는 경우 냉동효과는 (h1-h4)에서 (hA-h4)로 감소하지만, 압축기 흡입증기의 비체적은 변하지 않는다.
(정답률: 53%)
  • 냉동사이클이 1-2-3-4-1에서 1-B-C-4-1로 변하는 경우, 냉매 1kg당 압축일의 증가는 (hB-h1)이다. 따라서 성적계수는 [(h1-h4)/(h2-h1)]에서 [(h1-h4)/(hB-h1)]로 된다. 이는 냉매의 엔탈피 변화량이 압축기에서의 압축일로 인해 변화하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 증발기 내 압력을 일정하게 유지하기 위해 설치하는 팽창장치는?

  1. 모세관
  2. 정압식 자동 팽창밸브
  3. 플로트식 팽창밸브
  4. 수동식 팽창밸브
(정답률: 67%)
  • 증발기 내부의 압력을 일정하게 유지하기 위해서는 팽창장치가 필요합니다. 이 중에서도 정압식 자동 팽창밸브는 압력을 일정하게 유지할 수 있는 기능을 가지고 있습니다. 이는 압력이 일정 수준 이상으로 상승하면 밸브가 열리고, 압력이 일정 수준 이하로 내려가면 밸브가 닫히는 원리를 이용하기 때문입니다. 따라서 정압식 자동 팽창밸브는 증발기 내부의 압력을 일정하게 유지할 수 있는 가장 효과적인 팽창장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 외기온도 –5℃, 실내온도 18℃, 실내습도 70% 일 때, 벽 내면에서 결로가 생기지 않도록 하기 위해서는 내·외기 대류와 벽의 전도를 포함하여 전체 벽의 열통과율(W/(m2·K))은 얼마 이하이어야 하는가? (단, 실내공기 18℃,70% 일 때 노점온도는 12.5℃이며, 벽의 내면 열전달률은 7 W/(m2·K) 이다.)

  1. 1.91
  2. 1.83
  3. 1.76
  4. 1.67
(정답률: 29%)
  • 결로가 생기지 않으려면 벽 내면의 온도가 노점온도보다 높아야 한다. 따라서 벽 내면의 온도를 구해야 한다.

    노점온도는 12.5℃이므로, 실내공기의 포화수증기압은 1.23 kPa이다. 이 때, 실내습도가 70%이므로, 실내공기의 수증기압은 0.861 kPa이다.

    벽 내면에서의 수증기압은 1.23 kPa와 0.861 kPa의 평균값인 1.045 kPa로 가정한다. 이 때, 벽 내면의 온도는 -2.5℃이다.

    따라서, 벽 내면에서의 열전달율은 다음과 같다.

    q = (18 - (-2.5)) / (1 / 7 + 1 / x)

    여기서 x는 전체 벽의 열통과율이다.

    이 식을 정리하면,

    x = 1 / ((18 - (-2.5)) / q - 1 / 7)

    x = 1.67

    따라서, 전체 벽의 열통과율은 1.67 W/(m2·K) 이하여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 이상기체에 대한 설명으로 옳은 것은?

  1. 이상기체의 내부에너지는 압력이 높아지면 증가한다.
  2. 이상기체의 내부에너지는 온도만의 함수이다.
  3. 이상기체의 내부에너지는 항상 일정하다.
  4. 이상기체의 내부에너지는 온도와 무관하다.
(정답률: 55%)
  • 이상기체의 내부에너지는 분자 간 상호작용이 없으므로 오직 분자의 운동 에너지에만 의존하며, 이는 온도만의 함수입니다 (줄의 법칙).
    이상기체의 내부에너지는 압력이 높아지면 증가한다: 이상기체의 내부에너지는 온도만의 함수이므로 압력 변화와 직접적인 관계가 없습니다.
    이상기체의 내부에너지는 항상 일정하다: 온도가 변하면 내부에너지도 변하므로 항상 일정하지 않습니다.
    이상기체의 내부에너지는 온도와 무관하다: 이상기체의 내부에너지는 온도에 비례하므로 온도와 무관하다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 냉매를 사용하지 않는 냉동장치는?

  1. 열전 냉동장치
  2. 흡수식 냉동장치
  3. 교축팽창식 냉동장치
  4. 증기압축식 냉동장치
(정답률: 62%)
  • 열전 냉동장치는 펠티에 효과를 이용하여 냉매 없이 전기로 직접 냉각합니다.
    흡수식 냉동장치: 물-리튬브로마이드(H2O-LiBr) 또는 암모니아-물(NH3-H2O)과 같은 냉매-흡수제 쌍을 사용합니다.
    교축팽창식 냉동장치: 냉매를 교축 팽창시켜 냉각 효과를 얻는 방식입니다.
    증기압축식 냉동장치: 프레온, 암모니아 등 일반적인 냉매를 압축, 응축, 팽창, 증발시키는 사이클을 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 냉동장치의 냉동능력이 38.8kW, 소요동력이 10kW 이었다. 이 때 응축기 냉각수의 입·출구 온도차가 6℃, 응축온도와 냉각수 온도와의 평균온도차가 8℃ 일 때, 수냉식 응축기의 냉각수량(L/min)은 얼마인가? (단, 물의 정압비열은 4.2 kJ/(kg·℃)이다.)

  1. 126.1
  2. 116.2
  3. 97.1
  4. 87.1
(정답률: 34%)
  • 이 문제는 냉동장치의 응축기에서 발생하는 열량을 계산하고, 이를 냉각수의 열 흡수량 공식에 대입하여 냉각수량을 구합니다.
    $$Q_{c} = Q_{e} + W$$
    $$Q_{c} = \dot{m} · c_{p} · Δ T$$
    $$\dot{V} = \frac{\dot}{m}{ρ}$$
    $$Q_{c} = 38.8 kW + 10 kW = 48.8 kW$$
    $$\dot{m} = \frac{48.8 kJ/s}{4.2 kJ/(kg·℃) · 6 ℃}$$
    $$\dot{m} \approx 1.9365 kg/s$$
    $$\dot{V} = 1.9365 kg/s × \frac{1 L}{1 kg} × \frac{60 s}{1 min}$$
    $$\dot{V} \approx 116.2 L/min$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 열과 일에 대한 설명으로 옳은 것은?

  1. 열역학적 과정에서 열과 일은 모두 경로에 무관한 상태함수로 나타낸다.
  2. 일과 열의 단위는 대표적으로 Watt(W)를 사용한다.
  3. 열역학 제1법칙은 열과 일의 방향성을 제시한다.
  4. 한 사이클 과정을 지나 원래 상태로 돌아왔을 때 시스템에 가해진 전체 열량은 시스템이 수행한 전체 일의 양과 같다.
(정답률: 56%)
  • 열역학 제1법칙에 따라 한 사이클 과정에서 내부 에너지 변화는 0이므로, 시스템에 가해진 총 열량은 시스템이 한 총 일의 양과 같습니다.
    열역학적 과정에서 열과 일은 모두 경로에 무관한 상태함수로 나타낸다: 열과 일은 경로 함수이며, 상태량(상태함수)이 아닙니다.
    일과 열의 단위는 대표적으로 Watt(W)를 사용한다: 일과 열의 단위는 Joule(J)이며, Watt(W)는 일률(power)의 단위입니다.
    열역학 제1법칙은 열과 일의 방향성을 제시한다: 열역학 제1법칙은 에너지 보존을 다루며, 열과 일의 방향성은 열역학 제2법칙에서 제시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 시운전 및 안전관리

41. 산업안전보건법령상 냉동·냉장 창고시설 건설공사에 대한 유해위험방지계획서를 제출해야 하는 대상시설의 연면적 기준은 얼마인가?

  1. 3천제곱미터 이상
  2. 4천제곱미터 이상
  3. 5천제곱미터 이상
  4. 6천제곱미터 이상
(정답률: 55%)
  • 산업안전보건법 시행령 제42조(유해위험방지계획서 제출 대상 사업장 등)에 따라 냉동·냉장 창고시설의 설비공사 또는 단열공사는 연면적 5천제곱미터 이상인 경우 유해위험방지계획서를 제출해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 기계설비법령에 따른 기계설비의 착공 전 확인과 사용 전 검사의 대상 건축물 또는 시설물에 해당하지 않는 것은?

  1. 연면적 1만 제곱미터 이상인 건축물
  2. 목욕장으로 사용되는 바닥면적 합계가 500제곱미터 이상인 건축물
  3. 기숙사로 사용되는 바닥면적 합계가 1천제곱미터 이상인 건축물
  4. 판매시설로 사용되는 바닥면적 합계가 3천제곱미터 이상인 건축물
(정답률: 56%)
  • 기계설비법 시행령 제14조(착공 전 확인 및 사용 전 검사 대상 건축물 등)에 따르면 기숙사는 바닥면적 합계가 2천제곱미터 이상인 경우에 착공 전 확인 및 사용 전 검사 대상에 해당합니다.
    따라서 1천제곱미터 이상은 대상이 아닙니다.
    연면적 1만 제곱미터 이상인 건축물: 착공 전 확인 및 사용 전 검사 대상에 해당합니다.
    목욕장으로 사용되는 바닥면적 합계가 500제곱미터 이상인 건축물: 착공 전 확인 및 사용 전 검사 대상에 해당합니다.
    판매시설로 사용되는 바닥면적 합계가 3천제곱미터 이상인 건축물: 착공 전 확인 및 사용 전 검사 대상에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

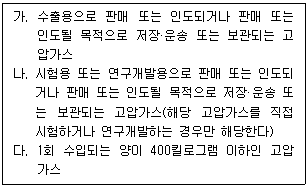

43. 고압가스안전관리법령에 따라 “냉매로 사용되는 가스 등 대통령령으로 정하는 종류의 고압가스”는 품질기준으로 고시하여야 하는데, 목적 또는 용량에 따라 고압가스에서 제외될 수 있다. 이러한 제외 기준에 해당되는 경우로 모두 고른 것은?

  1. 가, 나
  2. 가, 다
  3. 나, 다
  4. 가, 나, 다
(정답률: 50%)
  • 고압가스안전관리법 시행령 제2조의2(고압가스에서 제외되는 고압가스)에 따르면 수출용으로 판매 또는 인도되거나 판매 또는 인도될 목적으로 저장·운송 또는 보관되는 고압가스와 시험용 또는 연구개발용으로 판매 또는 인도되거나 판매 또는 인도될 목적으로 저장·운송 또는 보관되는 고압가스는 고압가스에서 제외됩니다.
    다. 1회 수입되는 양이 400킬로그램 이하인 고압가스: 1회 수입되는 양이 100킬로그램 이하인 고압가스가 제외 기준에 해당하므로 400킬로그램은 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 고압가스안전관리법령에 따라 일체형 냉동기의 조건으로 틀린 것은?

  1. 냉매설비 및 압축기용 원동기가 하나의 프레임 위에 일체로 조립된 것
  2. 냉동설비를 사용할 때 스톱밸브 조작이 필요한 것
  3. 응축기 유닛 및 증발유닛이 냉매배관으로 연결된 것으로 하루 냉동능력이 20톤 미만인 공조용 패키지에어콘
  4. 사용장소에 분할 반입하는 경우에는 냉매설비에 용접 또는 절단을 수반하는 공사를 하지 않고 재조립하여 냉동제조용으로 사용할 수 있는 것
(정답률: 54%)
  • 고압가스안전관리법 시행규칙 별표 2에 따르면 일체형 냉동기는 냉동설비를 사용할 때 스톱밸브 조작이 필요 없는 것이 조건입니다.
    냉매설비 및 압축기용 원동기가 하나의 프레임 위에 일체로 조립된 것: 일체형 냉동기의 조건에 해당합니다.
    응축기 유닛 및 증발유닛이 냉매배관으로 연결된 것으로 하루 냉동능력이 20톤 미만인 공조용 패키지에어콘: 일체형 냉동기의 조건에 해당합니다.
    사용장소에 분할 반입하는 경우에는 냉매설비에 용접 또는 절단을 수반하는 공사를 하지 않고 재조립하여 냉동제조용으로 사용할 수 있는 것: 일체형 냉동기의 조건에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 기계설비법령에 따라 기계설비성능점검업자는 기계설비성능점검업의 등록한 사항 중 대통령령으로 정하는 사항이 변경된 경우에는 변경등록을 하여야 한다. 만약 변경등록을 정해진 기간 내 못한 경우 1차 위반 시 받게 되는 행정처분 기준은?

  1. 등록취소
  2. 업무정지 2개월
  3. 업무정지 1개월
  4. 시정명령
(정답률: 64%)
  • 기계설비법 시행규칙 별표 4에 따라 기계설비성능점검업자가 변경등록을 정해진 기간 내 하지 않은 경우 1차 위반 시 시정명령을 받습니다.
    등록취소: 더 중대한 위반 사항에 해당합니다.
    업무정지 2개월: 더 중대한 위반 사항에 해당합니다.
    업무정지 1개월: 더 중대한 위반 사항에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 엘리베이터용 전동기의 필요 특성으로 틀린 것은?

  1. 소음이 작아야 한다.
  2. 기동 토크가 작아야 한다.
  3. 회전부분의 관성모멘트가 작아야 한다.
  4. 가속도의 변화비율이 일정 값이 되어야 한다.
(정답률: 64%)
  • 엘리베이터는 정지 상태에서 승객과 카의 무게를 들어 올려야 하므로, 큰 기동 토크가 필요하다.
    따라서 기동 토크가 작아야 한다는 설명은 틀렸다.
    소음이 작아야 한다: 승객의 쾌적함을 위해 소음이 작아야 한다.
    회전부분의 관성모멘트가 작아야 한다: 빠른 가감속을 위해 관성모멘트가 작아야 한다.
    가속도의 변화비율이 일정 값이 되어야 한다: 승차감 향상을 위해 가속도 변화율(저크)이 일정하게 제어되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음은 직류전동기의 토크특성을 나타내는 그래프이다. (A), (B), (C), (D) 에 알맞은 것은?

  1. (A) : 직권발전기, (B) : 가동복권발전기,
    (C) : 분권발전기, (D) : 차동복권발전기
  2. (A) : 분권발전기, (B) : 직권발전기,
    (C) : 가동복권발전기, (D) : 차동복권발전기
  3. (A) : 직권발전기, (B) : 분권발전기,
    (C) : 가동복권발전기, (D) : 차동복권발전기
  4. (A) : 분권발전기, (B) : 가동복권발전기,
    (C) : 직권발전기, (D) : 차동복권발전기
(정답률: 54%)
  • 직류전동기의 토크-부하전류 특성은 권선 방식에 따라 달라지며, 그래프는 각 전동기의 토크 변화 양상을 보여준다.
    (A) 직권발전기: 부하전류 증가에 따라 토크가 급격히 증가하는 직권전동기의 특성을 나타낸다.
    (B) 가동복권발전기: 직권과 분권의 중간 특성으로, 부하전류 증가에 따라 토크가 증가하는 가동복권전동기의 특성을 나타낸다.
    (C) 분권발전기: 부하전류 변화에 관계없이 토크 변화가 비교적 적어 정속도 특성이 좋은 분권전동기의 특성을 나타낸다.
    (D) 차동복권발전기: 부하전류 증가에 따라 토크가 감소하는 차동복권전동기의 특성을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 서보전동기는 서보기구의 제어계 중 어떤 기능을 담당하는가?

  1. 조작부
  2. 검출부
  3. 제어부
  4. 비교부
(정답률: 52%)
  • 서보전동기는 제어 신호에 따라 기계적 움직임을 발생시켜 시스템의 조작을 담당하는 조작부(액추에이터)의 역할을 한다.
    검출부: 시스템의 상태(위치, 속도 등)를 측정하는 센서 역할을 한다.
    제어부: 목표값과 검출값의 차이를 계산하여 조작부에 명령을 내리는 역할을 한다.
    비교부: 목표값과 현재값을 비교하여 오차를 생성하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 그림과 같은 유접점 논리회로를 간단히 하면?

(정답률: 65%)
  • 주어진 유접점 논리회로는 A와 (A' 또는 B)의 직렬 연결이므로, 부울 대수를 적용하여 간략화할 수 있다.
    $$A · (\bar{A} + B)$$
    $$A · \bar{A} + A · B$$
    $$0 + A · B$$
    $$A · B$$
    따라서 A와 B의 직렬 연결 회로로 간략화된다.
    A와 B의 직렬 연결: A · B 이므로 정답.
    A와 B의 병렬 연결: A + B 이므로 오답.
    A와 B'의 병렬 연결: A + B' 이므로 오답.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 10kVA 의 단상 변압기 2대로 V결선하여 공급할 수 있는 최대 3상 전력은 약 몇 kVA 인가?

  1. 20
  2. 17.3
  3. 10
  4. 8.7
(정답률: 51%)
  • 이 문제는 V결선 시 단상 변압기 2대로 공급할 수 있는 3상 전력을 계산합니다.
    $$P_{V} = \sqrt{3} × P_{1}$$
    $$P_{V} = \sqrt{3} × 10$$
    $$P_{V} \approx 17.32 kVA$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 교류에서 역률에 관한 설명으로 틀린 것은?

  1. 역률은 로 계산할 수 있다.
  2. 역률을 이용하여 교류전력의 효율을 알 수 있다.
  3. 역률이 클수록 유효전력보다 무효전력이 커진다.
  4. 교류회로의 전압과 전류의 위상차에 코사인(cos)을 취한 값이다.
(정답률: 62%)
  • 역률이 클수록 유효전력의 비율이 높아지고 무효전력은 작아지므로, "역률이 클수록 유효전력보다 무효전력이 커진다"는 틀린 설명입니다.
    역률은 P/Pa로 계산할 수 있다: 유효전력(P)을 피상전력(Pa)으로 나눈 값이 역률이므로 옳은 설명.
    역률을 이용하여 교류전력의 효율을 알 수 있다: 역률은 전력 효율과 밀접한 관련이 있으므로 옳은 설명.
    교류회로의 전압과 전류의 위상차에 코사인(cos)을 취한 값이다: 역률의 정의이므로 옳은 설명.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 아날로그 신호로 이루어지는 정량적 제어로서 일정한 목표값과 출력값을 비교·검토하여 자동적으로 행하는 제어는?

  1. 피드백 제어
  2. 시퀀스 제어
  3. 오픈루프 제어
  4. 프로그램 제어
(정답률: 57%)
  • 피드백 제어는 출력값을 측정하여 목표값과 비교하고, 그 차이를 줄이도록 제어량을 조절하는 방식입니다.
    시퀀스 제어: 미리 정해진 순서에 따라 각 단계를 진행하는 제어이므로 오답.
    오픈루프 제어: 출력값을 측정하여 목표값과 비교하는 과정이 없으므로 오답.
    프로그램 제어: 미리 정해진 프로그램에 따라 동작하는 제어이므로 오답.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 의 특성 방정식의 근은?

  1. 2, 3
  2. -2, -3
  3. 2, -3
  4. -2, 3
(정답률: 60%)
  • 이 문제는 전달함수의 특성 방정식(분모)을 0으로 두어 근을 구합니다.
    $$s² + as + b = 0$$
    $$s² + 5s + 6 = 0$$
    $$(s+2)(s+3) = 0 \implies s = -2, -3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. R=8Ω, XL=2Ω, XC=8Ω의 직렬회로에 100V의 교류전압을 가할 때, 전압과 전류의 위상 관계로 옳은 것은?

  1. 전류가 전압보다 약 37° 뒤진다.
  2. 전류가 전압보다 약 37° 앞선다.
  3. 전류가 전압보다 약 43° 뒤진다.
  4. 전류가 전압보다 약 43° 앞선다.
(정답률: 45%)
  • 이 문제는 RLC 직렬회로의 임피던스와 위상각을 계산하여 전압과 전류의 위상 관계를 파악합니다.
    $$X = X_{L} - X_{C}$$
    $$θ = \arctan\left(\frac{X}{R}\right)$$
    $$X = 2 - 8 = -6$$
    $$θ = \arctan\left(\frac{-6}{8}\right)$$
    $$θ \approx -36.87^\circ$$
    위상각이 음수이므로 전류가 전압보다 약 37° 앞선다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 역률이 80%이고, 유효전력이 80kW 일 때, 피상전력(kVA)은?

  1. 100
  2. 120
  3. 160
  4. 200
(정답률: 54%)
  • 피상전력은 유효전력을 역률로 나누어 구합니다.
    $$P_{a} = \frac{P_{e}}{\cosθ}$$
    $$P_{a} = \frac{80}{0.8}$$
    $$P_{a} = 100$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 직류전압, 직류전류, 교류전압 및 저항 등을 측정할 수 있는 계측기기는?

  1. 검전기
  2. 검상기
  3. 메거
  4. 회로시험기
(정답률: 48%)
  • 직류전압, 직류전류, 교류전압 및 저항 등 여러 전기량을 측정할 수 있는 다기능 계측기는 회로시험기(멀티미터)입니다.
    검전기: 전압의 유무를 확인하는 계기입니다.
    검상기: 3상 교류회로의 상 회전 방향을 확인하는 계기입니다.
    메거: 절연저항계의 다른 이름으로, 절연저항을 측정하는 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 자장 안에 놓여 있는 도선에 전류가 흐를 때 도선이 받는 힘은 F = BIℓsinθ(N)이다. 이것을 설명하는 법칙과 응용기기가 알맞게 짝지어진 것은?

  1. 플레밍의 오른손법칙 - 발전기
  2. 플레밍의 왼손법칙 - 전동기
  3. 플레밍의 왼손법칙 - 발전기
  4. 플레밍의 오른손법칙 – 전동기
(정답률: 56%)
  • 자장 내 도선에 전류가 흐를 때 도선이 받는 힘의 방향을 설명하는 법칙은 플레밍의 왼손법칙이며, 이를 응용한 기기는 전동기입니다.
    플레밍의 오른손법칙 - 발전기: 플레밍의 오른손법칙은 발전기의 유도 기전력 방향을 설명합니다.
    플레밍의 왼손법칙 - 발전기: 플레밍의 왼손법칙은 힘의 방향을, 발전기는 유도 기전력을 이용하므로 오답입니다.
    플레밍의 오른손법칙 – 전동기: 플레밍의 오른손법칙은 유도 기전력 방향을, 전동기는 힘을 이용하므로 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음의 논리식을 간단히 한 것은?

(정답률: 57%)
  • 이 문제는 불 대수(Boolean algebra)의 간소화 법칙을 적용하여 논리식을 간단히 합니다.
    $$X = \overline{A}\overline{B}\overline{C} + \overline{A}B\overline{C} + \overline{A}BC$$
    $$X = \overline{A}(\overline{B}\overline{C} + B\overline{C} + BC) = \overline{A}(\overline{C}(\overline{B} + B) + BC) = \overline{A}(\overline{C} + BC) = \overline{A}(\overline{C} + B)$$
    $$X = \overline{A}(B + \overline{C})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 전압을 인가하여 전동기가 동작하고 있는 동안에 교류전류를 측정할 수 있는 계기는?

  1. 후크 미터(클램프 메타)
  2. 회로시험기
  3. 절연저항계
  4. 어스 테스터
(정답률: 56%)
  • 전동기가 동작 중일 때 회로를 끊지 않고 교류전류를 측정할 수 있는 계기는 후크 미터(클램프 메타)입니다.
    회로시험기: 전압, 전류, 저항 등 다양한 전기량을 측정하지만, 회로를 끊고 직렬로 연결해야 전류 측정이 가능하므로 동작 중인 전동기의 전류를 측정하기 어렵습니다.
    절연저항계: 전로의 절연저항을 측정하는 계기입니다.
    어스 테스터: 접지 저항을 측정하는 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 그림과 같은 단자 1, 2 사이의 계전기접점회로 논리식은?

  1. {(a+b)d+c}e
  2. {(ab+c)d}+e
  3. {(a+b)c+d}e
  4. (ab+d)c+e
(정답률: 58%)
  • 논리 회로에서 병렬 연결은 OR 연산(+), 직렬 연결은 AND 연산(·)으로 표현한다.
    a와 b는 병렬이므로 (a+b)
    (a+b)와 c는 직렬이므로 (a+b)c
    (a+b)c와 d는 병렬이므로 (a+b)c+d
    {(a+b)c+d}와 e는 직렬이므로 {(a+b)c+d}e
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 유지보수 공사관리

61. 배수 배관이 막혔을 때 이것을 점검, 수리하기 위해 청소구를 설치하는데, 다음 중 설치 필요 장소로 적절하지 않은 곳은?

  1. 배수 수평 주관과 배수 수평 분기관의 분기점에 설치
  2. 배수관이 45° 이상의 각도로 방향을 전환하는 곳에 설치
  3. 길이가 긴 수평 배수관인 경우 관경이 100A 이하일 때 5m 마다 설치
  4. 배수 수직관의 제일 밑 부분에 설치
(정답률: 57%)
  • 길이가 긴 수평 배수관의 경우, 관경이 100A 이하일 때는 10m마다, 100A 초과일 때는 15m마다 청소구를 설치해야 한다.
    배수 수평 주관과 배수 수평 분기관의 분기점에 설치: 청소구 설치 필요 장소이다.
    배수관이 45° 이상의 각도로 방향을 전환하는 곳에 설치: 청소구 설치 필요 장소이다.
    배수 수직관의 제일 밑 부분에 설치: 청소구 설치 필요 장소이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 증기와 응축수의 온도 차이를 이용하여 응축수를 배출하는 트랩은?

  1. 버킷 트랩
  2. 디스크 트랩
  3. 벨로즈 트랩
  4. 플로트 트랩
(정답률: 49%)
  • 벨로즈 트랩은 증기와 응축수의 온도 차이에 의해 벨로즈(주름관)가 수축, 팽창하여 밸브를 개폐함으로써 응축수를 배출하는 온도 조절식 트랩이다.
    버킷 트랩: 응축수의 비중 차이를 이용하는 기계식 트랩이다.
    디스크 트랩: 증기와 응축수의 압력 차이를 이용하는 열역학식 트랩이다.
    플로트 트랩: 응축수의 비중 차이를 이용하는 기계식 트랩이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 정압기의 종류 중 구조에 따라 분류할 때 아닌 것은?

  1. 피셔식 정압기
  2. 액셜 플로우식 정압기
  3. 가스미터식 정압기
  4. 레이놀드식 정압기
(정답률: 50%)
  • 가스미터식 정압기는 정압기의 종류 중 구조에 따라 분류하는 것이 아니라, 가스미터의 종류에 해당한다.
    피셔식 정압기: 구조에 따른 정압기 분류에 해당한다.
    액셜 플로우식 정압기: 구조에 따른 정압기 분류에 해당한다.
    레이놀드식 정압기: 구조에 따른 정압기 분류에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 슬리브 신축 이음쇠에 대한 설명으로 틀린 것은?

  1. 신축량이 크고 신축으로 인한 응력이 생기지 않는다.
  2. 직선으로 이음하므로 설치 공간이 루프형에 비하여 적다.
  3. 배관에 곡선부가 있어도 파손이 되지 않는다.
  4. 장시간 사용 시 패킹의 마모로 누수의 원인이 된다.
(정답률: 58%)
  • 슬리브 신축 이음쇠는 직선 배관에 주로 사용되며, 곡선부에는 설치가 어렵거나 파손의 위험이 있어 틀린 설명입니다.
    신축량이 크고 신축으로 인한 응력이 생기지 않는다: 슬리브 신축 이음쇠의 장점 중 하나입니다.
    직선으로 이음하므로 설치 공간이 루프형에 비하여 적다: 슬리브 신축 이음쇠의 장점 중 하나입니다.
    장시간 사용 시 패킹의 마모로 누수의 원인이 된다: 슬리브 신축 이음쇠의 단점 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 간접 가열 급탕법과 가장 거리가 먼 장치는?

  1. 증기 사일렌서
  2. 저탕조
  3. 보일러
  4. 고가수조
(정답률: 47%)
  • 증기 사일렌서는 증기 배출 시 발생하는 소음을 줄이는 장치로, 간접 가열 급탕법과는 직접적인 관련이 없습니다.
    저탕조: 간접 가열 급탕법에서 가열된 물을 저장하는 용기입니다.
    보일러: 간접 가열 급탕법에서 열원(증기 또는 온수)을 생산하는 장치입니다.
    고가수조: 급탕 시스템에서 급수 압력을 유지하고 물을 공급하는 장치로, 간접 가열 급탕 시스템과 연관됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 강관의 종류와 KS 규격 기호가 바르게 짝지어진 것은?

  1. 배관용 탄소강관 : SPA
  2. 저온배관용 탄소강관 : SPPT
  3. 고압배관용 탄소강관 : SPTH
  4. 압력배관용 탄소강관 : SPPS
(정답률: 55%)
  • 압력배관용 탄소강관의 KS 규격 기호는 SPPS입니다.
    배관용 탄소강관 : SPA: 배관용 탄소강관의 KS 규격 기호는 SPP입니다.
    저온배관용 탄소강관 : SPPT: 저온배관용 탄소강관의 KS 규격 기호는 SPLT입니다.
    고압배관용 탄소강관 : SPTH: 고압배관용 탄소강관의 KS 규격 기호는 SPH입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 폴리에틸렌 배관의 접합방법이 아닌 것은?

  1. 기볼트 접합
  2. 용착 슬리브 접합
  3. 인서트 접합
  4. 테이퍼 접합
(정답률: 50%)
  • 기볼트 접합은 주로 주철관이나 강관 등 금속 배관에 사용되는 접합 방법이므로 폴리에틸렌 배관에는 적합하지 않습니다.
    용착 슬리브 접합: 폴리에틸렌 배관의 일반적인 접합 방법입니다.
    인서트 접합: 폴리에틸렌 배관의 일반적인 접합 방법입니다.
    테이퍼 접합: 폴리에틸렌 배관의 일반적인 접합 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 배관 접속 상태 표시 중 배관 A가 앞쪽으로 수직하게 구부러져 있음을 나타낸 것은?

(정답률: 59%)
  • 1은 배관이 앞쪽으로 수직하게 구부러져 있음을 나타내는 기호입니다.
    배관 A가 앞쪽으로 수직하게 구부러져 있음을 나타낸 것은 입니다.
    : 배관이 뒤쪽으로 수직하게 구부러져 있음을 나타내는 기호입니다.
    : 배관이 수평으로 지나감을 나타내는 기호입니다.
    : 배관이 수직으로 지나감을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 증기보일러 배관에서 환수관의 일부가 파손된 경우 보일러 수의 유출로 안전수위 이하가 되어 보일러 수가 빈 상태로 되는 것을 방지하기 위해 하는 접속법은?

  1. 하트포드 접속법
  2. 리프트 접속법
  3. 스위블 접속법
  4. 슬리브 접속법
(정답률: 61%)
  • 하트포드 접속법은 환수관 파손 시 보일러 수위가 안전수위 이하로 내려가는 것을 방지하여 보일러의 과열 및 손상을 막는다.
    리프트 접속법: 응축수를 높은 곳으로 올릴 때 사용하는 방법이다.
    스위블 접속법: 배관의 열팽창을 흡수하기 위한 이음 방법이다.
    슬리브 접속법: 배관의 신축을 흡수하거나 다른 배관과 연결할 때 사용하는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 도시가스 입상배관의 관 지름이 20mm 일 때 움직이지 않도록 몇 m 마다 고정 장치를 부착해야 하는가?

  1. 1m
  2. 2m
  3. 3m
  4. 4m
(정답률: 59%)
  • 도시가스 입상배관의 관 지름 20mm일 때 고정 장치 부착 간격은 2m이다.
    1m: 20mm 관 지름에는 해당하지 않는다.
    3m: 20mm 관 지름에는 해당하지 않는다.
    4m: 20mm 관 지름에는 해당하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 증기난방 배관 시공법에 대한 설명으로 틀린 것은?

  1. 증기주관에서 지관을 분기하는 경우 관의 팽창을 고려하여 스위블 이음법으로 한다.
  2. 진공환수식 배관의 증기주관은 1/100~1/200 선상향 구배로 한다.
  3. 주형방열기는 일반적으로 벽에서 50~60mm 정도 떨어지게 설치한다.
  4. 보일러 주변의 배관방법에서는 증기관과 환수관 사이에 밸러스관을 달고, 하트포드 접속법을 사용한다.
(정답률: 56%)
  • 진공환수식 증기주관은 응축수 배수를 위해 선하향 구배로 설치해야 한다.
    증기주관에서 지관을 분기하는 경우 관의 팽창을 고려하여 스위블 이음법으로 한다: 관의 열팽창에 의한 응력 방지를 위해 스위블 이음법을 사용하는 것은 올바른 방법이다.
    주형방열기는 일반적으로 벽에서 50~60mm 정도 떨어지게 설치한다: 방열기 후면의 공기 순환을 위해 벽에서 일정 간격을 두는 것이 일반적이다.
    보일러 주변의 배관방법에서는 증기관과 환수관 사이에 밸러스관을 달고, 하트포드 접속법을 사용한다: 보일러 수위 보호를 위해 하트포드 접속법을 사용하는 것은 올바른 방법이다.
  • 진공환수식 배관의 증기주관은 1/200~1/300 선상향 구배로 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 급수배관에서 수격현상을 방지하는 방법으로 가장 적절한 것은?

  1. 도피관을 설치하여 옥상탱크에 연결한다.
  2. 수압관을 갑자기 높인다.
  3. 밸브나 수도꼭지를 갑자기 열고 닫는다.
  4. 급폐쇄형 밸브 근처에 공기실을 설치한다.
(정답률: 55%)
  • 공기실은 물의 충격 에너지를 흡수하여 수격현상을 완화한다.
    도피관을 설치하여 옥상탱크에 연결한다: 도피관은 주로 과압 방지용이며 수격현상 방지에는 직접적이지 않다.
    수압관을 갑자기 높인다: 수압을 갑자기 높이면 오히려 수격현상이 발생할 가능성이 커진다.
    밸브나 수도꼭지를 갑자기 열고 닫는다: 밸브를 급하게 닫는 것이 수격현상의 주요 원인이므로 오답.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 홈이 만들어진 관 또는 이음쇠에 고무링을 삽입하고 그 위에 하우징(housing)을 덮어 볼트와 너트로 죄는 이음방식은?

  1. 그루브 이음
  2. 그립 이음
  3. 플레어 이음
  4. 플랜지 이음
(정답률: 48%)
  • 홈이 만들어진 관 또는 이음쇠에 고무링을 삽입하고 그 위에 하우징을 덮어 볼트와 너트로 죄는 방식은 그루브 이음의 특징입니다.
    그립 이음: 관을 맞대고 외부에서 클램프 등으로 조여 연결하는 방식입니다.
    플레어 이음: 관 끝을 나팔 모양으로 가공하여 너트로 조여 연결하는 방식입니다.
    플랜지 이음: 관 끝에 플랜지를 용접하거나 나사로 연결한 후 볼트와 너트로 조여 연결하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 90℃의 온수 2000kg/h을 필요로 하는 간접가열식 급탕탱크에서 가열관의 표면적(m2)은 얼마인가? (단, 급수의 온도 10℃, 급수의 비열은 4.2 kJ/kg·K, 가열관으로 사용할 동관의 전열량은 1.28 kW/m2·℃, 증기의 온도는 110℃ 이며 전열효율은 80% 이다.)

  1. 2.92
  2. 3.03
  3. 3.72
  4. 4.07
(정답률: 31%)
  • 이 문제는 간접가열식 급탕탱크에서 필요한 열량과 평균 온도차를 이용하여 가열관의 표면적을 구하는 문제입니다.
    이때, 평균 온도차는 산술 평균 온도차를 적용합니다.
    먼저, 온수를 가열하는 데 필요한 열량(Q)을 계산합니다.
    $$Q = m · c · Δ T$$
    $$Q = (2000 kg/h / 3600 s/h) · 4.2 kJ/kg · K · (90 - 10) K$$$$Q = 186.67 kW$$$$다음으로, 증기와 물 사이의 산술 평균 온도차(ΔT_{avg})를 계산합니다.Δ T_{avg} = \frac{(T_{steam} - T_{in}) + (T_{steam} - T_{out})}{2}$$
    $$Δ T_{avg} = \frac{(110 - 10) + (110 - 90)}{2}$$$$Δ T_{avg} = 60 ℃$$$$마지막으로, 가열관의 표면적(A)을 계산합니다.
    전열효율은 분모에 적용하여 실제 필요한 면적을 구합니다.
    A = \frac{Q}{k · Δ T_{avg} · η}$$
    $$A = \frac{186.67 kW}{1.28 kW/m² · ℃ · 60 ℃ · 0.8}$$
    $$A = 3.03 m²$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 급수배관에서 크로스 커넥션을 방지하기 위하여 설치하는 기구는?

  1. 체크밸브
  2. 워터햄머 어레스터
  3. 신축이음
  4. 버큠브레이커
(정답률: 49%)
  • 버큠브레이커는 급수배관에서 역류를 방지하여 오염된 물이 급수 시스템으로 유입되는 크로스 커넥션을 막는 기구입니다.
    체크밸브: 유체의 역류를 방지하지만, 크로스 커넥션 방지에는 버큠브레이커가 더 적합합니다.
    워터햄머 어레스터: 배관 내 수격작용(워터햄머)을 방지하는 기구입니다.
    신축이음: 배관의 열팽창 및 수축으로 인한 변형을 흡수하는 기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 아래 강관 표시방법 중 “S – H”의 의미로 옳은 것은?

  1. 강관의 종류
  2. 제조회사명
  3. 제조방법
  4. 제품표시
(정답률: 56%)
  • 강관 표시방법에서 SPPS는 배관용 탄소 강관의 종류를 나타내며, S-H는 제조방법을 의미합니다.
    S-H는 이음매 없는 강관(Seamless) 중 열간 마무리(Hot finished)를 뜻합니다.
    강관의 종류: SPPS가 강관의 종류를 나타냅니다.
    제조회사명: 제조회사명은 별도로 표기됩니다.
    제품표시: 제품표시는 전체 규격 정보를 포함합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 냉풍 또는 온풍을 만들어 각 실로 송풍하는 공기조화 장치의 구성 순서로 옳은 것은?

  1. 공기여과기 → 공기가열기 → 공기가습기 → 공기냉각기
  2. 공기가열기 → 공기여과기 → 공기냉각기 → 공기가습기
  3. 공기여과기 → 공기가습기 → 공기가열기 → 공기냉각기
  4. 공기여과기 → 공기냉각기 → 공기가열기 → 공기가습기
(정답률: 45%)
  • 공기조화 장치는 공기를 여과하여 이물질을 제거한 후, 냉각 또는 가열을 통해 온도를 조절하고, 마지막으로 가습하여 습도를 조절하는 순서로 구성됩니다.
    공기여과기 → 공기가열기 → 공기가습기 → 공기냉각기: 냉각 전에 가열하고 가습하는 것은 비효율적입니다.
    공기가열기 → 공기여과기 → 공기냉각기 → 공기가습기: 여과 전에 가열하는 것은 비효율적이며, 냉각 전에 가열하는 것도 비효율적입니다.
    공기여과기 → 공기가습기 → 공기가열기 → 공기냉각기: 냉각 전에 가습하고 가열하는 것은 비효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 롤러 서포트를 사용하여 배관을 지지하는 주된 이유는?

  1. 신축 허용
  2. 부식 방지
  3. 진동 방지
  4. 해체 용이
(정답률: 51%)
  • 롤러 서포트는 배관의 열팽창 및 수축에 따른 움직임을 자유롭게 허용하여 배관에 발생하는 응력을 줄여줍니다.
    부식 방지: 롤러 서포트는 부식 방지와 직접적인 관련이 없으므로 오답.
    진동 방지: 진동 방지는 스프링 행거나 댐퍼 등을 사용하므로 오답.
    해체 용이: 롤러 서포트는 해체 용이성과 직접적인 관련이 없으므로 오답.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 배관의 끝을 막을 때 사용하는 이음쇠는?

  1. 유니언
  2. 니플
  3. 플러그
  4. 소켓
(정답률: 63%)
  • 플러그는 배관의 끝을 막거나 구멍을 막을 때 사용하는 이음쇠입니다.
    유니언: 배관을 분리 및 재결합할 때 사용하므로 오답.
    니플: 두 개의 이음쇠를 연결하거나 배관 길이를 연장할 때 사용하므로 오답.
    소켓: 같은 구경의 배관을 직선으로 연결할 때 사용하므로 오답.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 보온재 중 안전사용온도가 가장 낮은 것은?

  1. 규조토
  2. 암면
  3. 펄라이트
  4. 발포 폴리스티렌
(정답률: 57%)
  • 발포 폴리스티렌은 유기질 보온재로, 다른 무기질 보온재에 비해 안전사용온도가 현저히 낮습니다.
    규조토: 무기질 보온재로 고온에 강합니다.
    암면: 무기질 보온재로 고온에 강합니다.
    펄라이트: 무기질 보온재로 고온에 강합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
